Электродвигатель — это важнейший компонент в системе механической передачи, который преобразует электрическую энергию в механическое вращательное движение.

В этой статье мы разберем, что представляет собой электромотор, как он устроен, по какому принципу работает и какие бывают его основные типы.

Что такое электродвигатель?

Это машина, предназначенная для приведения в движение различных механизмов. Он используется практически во всех отраслях: от бытовых приборов до промышленного оборудования и транспортных средств. Благодаря универсальности, надежности и энергоэффективности, электродвигатель считается ключевым компонентом в современной технике.

Промышленные предприятия в #CITY_NAME_PP# широко используют электродвигатели в связке с редукторами серии ПР - такая комбинация обеспечивает оптимальное соотношение скорости и крутящего момента.

С технической точки зрения, электродвигатель преобразует поступающую электроэнергию в механическую посредством электромагнитных взаимодействий между токами в обмотках и магнитным полем. Это позволяет вращать вал и выполнять механическую работу с высокой точностью и стабильностью.

Разберем устройство и принцип работы электродвигателя.

Как все устроено

Конструкция электродвигателя может отличаться в зависимости от его типа (например, переменного или постоянного тока), но базовые элементы остаются схожими. Основные составные части электромотора:

  • Статор — неподвижная часть двигателя, на которой располагаются магнитные полюса или обмотки возбуждения.
  • Ротор — вращающаяся часть, соединенная с выходным валом. Именно он передает крутящий момент на исполнительный механизм.
  • Корпус — защищает внутренние компоненты от внешнего воздействия и обеспечивает охлаждение.
  • Щеточно-коллекторный узел (в двигателях постоянного тока) — передает ток к обмоткам ротора.
  • Подшипники — обеспечивают свободное вращение ротора и снижают трение.
  • Система охлаждения — может включать в себя вентиляционные отверстия, встроенные вентиляторы или жидкостное охлаждение (в мощных моделях).

Что такое электродвигатель

Общий принцип работы электромотора

В основе работы электродвигателя лежит закон электромагнитной индукции. Когда через обмотки статора протекает электрический ток, создается магнитное поле. Оно взаимодействует с магнитным полем ротора (либо индуцирует его), вызывая силу, которая стремится повернуть ротор. В результате происходит преобразование электрической энергии в механическую.

В зависимости от конструкции и типа тока (переменный или постоянный), это взаимодействие реализуется по-разному. В двигателях переменного тока — за счет чередования полюсов магнитного поля, а в моторах постоянного тока — за счет коммутатора, переключающего ток в обмотках по мере вращения ротора.

Теперь рассмотрим, какими могут быть электродвигатели.

Виды электромоторов

Чтобы правильно подобрать подходящий двигатель, важно понимать основные принципы их классификации. Рассмотрим ключевые из них: по типу напряжения, конструкции и принципу действия.

По типу напряжения

Электромоторы могут работать от постоянного или переменного тока. Этот параметр определяет конструкцию устройства и сферу его применения.

  • Двигатели постоянного тока (DC). Работают от источников постоянного напряжения, например, аккумуляторов. Преимущество — простота регулировки скорости и крутящего момента. Широко используются в автомоделях, системах управления, мобильной технике, промышленной автоматике.
  • Двигатели переменного тока (AC). Самые распространенные в промышленности и быту. Подразделяются на однофазные и трехфазные. Отличаются высокой надежностью, энергоэффективностью и устойчивостью к перегрузкам. Применяются в вентиляторах, насосах, станках, лифтах и другом оборудовании.

По конструкции

Конструктивные особенности двигателя напрямую влияют на его назначение, размеры, способ охлаждения и обслуживания. Различают следующие варианты:

  • Коллекторные двигатели: имеют щеточно-коллекторный узел. Обеспечивают плавное изменение скорости и мощный старт, но требуют регулярного технического обслуживания. Используются в бытовой технике и ручном электроинструменте.
  • Бесколлекторные (BLDC): не имеют изнашивающихся щеток, что делает их долговечными и бесшумными. Управляются электронным контроллером. Применяются в компьютерной технике, дронах, современной робототехнике.
  • Асинхронные: популярны видов для промышленных нужд. Просты, недороги, устойчивы к нагрузкам. Основное применение — системы вентиляции, компрессоры, производственные агрегаты.
  • Синхронные: вращаются с постоянной скоростью, синхронизированной с частотой питающего тока. Отличаются высокой точностью и КПД. Используются в точной механике, генераторах, высокотехнологичном оборудовании.

По принципу работы

Принцип работы электромотора определяет его динамические и энергетические характеристики. Различают следующие варианты:

  • Индукционные (асинхронные): работают за счет электромагнитной индукции. Просты в эксплуатации и недорогие. Не требуют постоянного обслуживания. Обладают высокой износостойкостью и применяются в тяжелых промышленных условиях.
  • Реактивные: используют различие магнитного сопротивления ротора и статора. Довольно редкие и применяются в специфических задачах — например, в приводах с постоянной скоростью вращения.
  • Шаговые: делят оборот вала на фиксированные шаги, что позволяет точно контролировать положение. Необходимы в станках с ЧПУ, 3D-принтерах, медицинском оборудовании и автоматике.
  • Сервомоторы: обеспечивают точное позиционирование и моментальную обратную связь. Устанавливаются в системах управления, робототехнике и высокоточных устройствах.

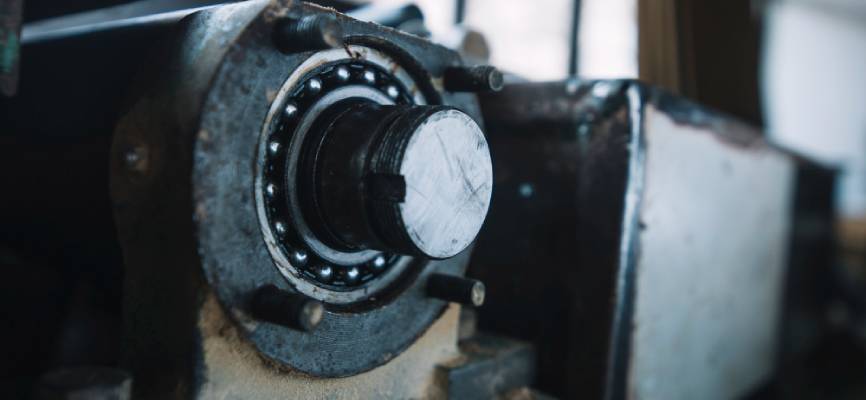

Электродвигатель в работе

Классификация и принцип работы

В зависимости от конструкции, принципа действия и вида питания, электромоторы делятся на несколько типов. Каждый из них имеет свои особенности, преимущества и область применения. Ниже рассмотрим основные виды и варианты.

Постоянного тока

Эти моторы (DC) работают от источника постоянного напряжения. Их основное преимущество — простое управление скоростью вращения и высоким крутящим моментом на низких оборотах. Конструкция включает якорь, обмотки возбуждения и коллекторный узел.

Принцип действия основан на взаимодействии магнитного поля статора и тока в якоре, создающего вращательный момент.

Применение: электромобили, конвейеры, подъемные механизмы, железнодорожная техника.

Переменного тока

Работают от переменного напряжения (обычно — 220/380 В, при мощностях до 15 кВт, от 15 и выше 380/660В). Разделяются на однофазные и трехфазные. В отличие от моторов постоянного тока, не требуют коллектора и щеток, что делает их более надежными и менее требовательными к обслуживанию.

При работе двигателя переменного тока (AC) создается вращающееся магнитное поле, которое взаимодействует с током в обмотках ротора, приводя его во вращение.

Применение: бытовая техника, вентиляция, насосы, промышленное оборудование.

Синхронные

Это разновидность двигателей переменного тока, в которых ротор вращается строго синхронно с магнитным полем статора. Скорость вращения не зависит от нагрузки. Запускаются с помощью дополнительного оборудования или специальной обмотки.

Преимущества синхронных двигателей — это высокая точность, стабильная скорость, высокий КПД.

Применение: генераторы, автоматизированные системы, высокоточное оборудование.

Асинхронные

Это самые распространенные моторы в промышленности и быту. Они не требуют сложной системы управления и отличаются высокой надежностью.

Они еще называются индукционными. Принцип действия: вращающееся магнитное поле статора индуцирует ток в обмотках ротора, создавая вращательный момент. Ротор всегда вращается медленнее поля — отсюда и название «асинхронный».

Применение: насосные станции, компрессоры, станки, холодильники, лифты.

Универсальные

Это коллекторные моторы, которые могут работать как от постоянного, так и от переменного тока. Отличаются высокой скоростью вращения и компактностью.

Конструкция аналогична двигателям постоянного тока с коллектором и щетками.

У универсальных двигателей есть несколько недостатков, которые ограничивают их применение. Это шум, быстрый износ щеток, искрение.

Применение: бытовые приборы (дрели, пылесосы, миксеры), ручной электроинструмент.


Сферы применения

Электродвигатели находят применение практически во всех отраслях промышленности, транспорта и быта. Их универсальность, энергоэффективность и надежность позволяют решать самые разнообразные задачи — от привода вентилятора до запуска сложного промышленного станка.

Основные сферы применения — следующие:

  • Промышленность: электромоторы используются в станках, насосах, вентиляторах, компрессорах, транспортерных системах и автоматизированных линиях. Особенно востребованы асинхронные и синхронные двигатели.
  • Бытовая техника: стиральные машины, пылесосы, холодильники, миксеры и другой домашний инструмент чаще всего оснащается универсальными или однофазными моторами.
  • Электротранспорт: электродвигатели постоянного тока и современные бесколлекторные моторы применяются в электросамокатах, электровелосипедах, электромобилях, троллейбусах.
  • Сельское хозяйство: используются для привода кормораздатчиков, насосных систем, вентиляторов в теплицах и других механизмов.
  • Строительство: ручной электроинструмент, бетономешалки, лебедки и подъемники комплектуются универсальными или асинхронными двигателями.
Компания «Промышленные редукторы» поставляет мотор-редукторы в #CITY_NAME_PP# и регионы России - собственное производство позволяет обеспечить короткие сроки изготовления и доставки.

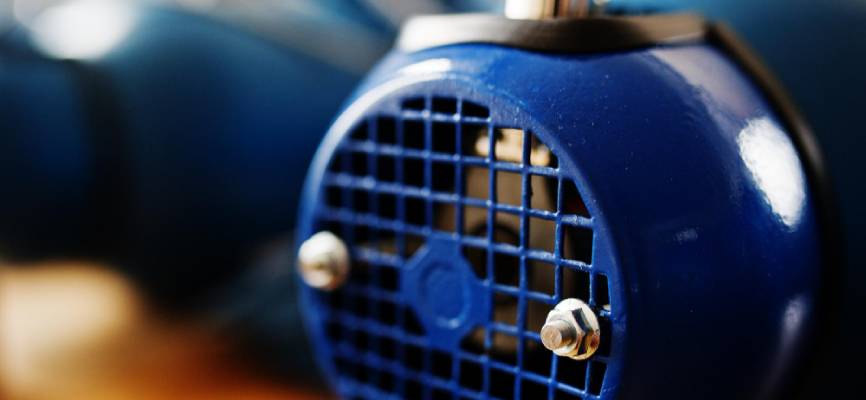

Новый электродвигатель

Параметры выбора

Выбор электродвигателя зависит от задачи, условий эксплуатации и технических требований оборудования. Основные параметры, на которые стоит обратить внимание, это:

  • Тип питания: постоянный или переменный ток, однофазное или трехфазное подключение.
  • Мощность (в Вт или кВт): подбирается исходя из нагрузки и режима работы.
  • Скорость вращения (об/мин): важна для согласования с редуктором или рабочим механизмом.
  • Крутящий момент (Н·м): определяет способность двигателя запускать и удерживать нагрузку.
  • КПД: чем выше, тем экономичнее и эффективнее работает двигатель.
  • Степень защиты (IP): указывает на устойчивость к пыли и влаге, что будет критично для уличной или цеховой эксплуатации.
  • Габариты и способ крепления: должны соответствовать монтажному пространству и конструкции оборудования.
  • Условия эксплуатации: температура, влажность, вибрации, запыленность.

Заключение

Электродвигатели — основа современных технических решений. Понимание их устройства, принципа работы и отличий между типами позволяет подобрать оптимальный вариант для любой задачи. Независимо от того, нужна ли вам высокоточная синхронная система или универсальный двигатель для бытовых нужд — доступен широкий выбор моделей, соответствующих требованиям надежности, энергоэффективности и компактности.

Грамотный подход к выбору двигателя обеспечит бесперебойную работу оборудования и сократит затраты на обслуживание в будущем.
