Мотор-редукторы серии ПР (Аналог серии К)
Возможна поставка только редукторной части без электродвигателя. Уточняйте у менеджеров более подробную информацию.
Коническо-цилиндрические мотор-редукторы серии ПР3 (аналог серии К) — это высокоэффективные приводы, сочетающие компактные размеры, надежность и высокие передаточные характеристики.
Они применяются в самых разных отраслях промышленности, где требуется надежная передача мощности в условиях ограниченного пространства.
Полный аналог редукторов мировых брендов
- 95% совместимость без доработок
- Цена выгоднее на 30-40%
- Срок производства 3-7 дней
Подобрать редуктор
Опросный лист
Мотор-редукторы серии ПР (Аналог серии К)
Товары
Таблица выбора и технические характеристики

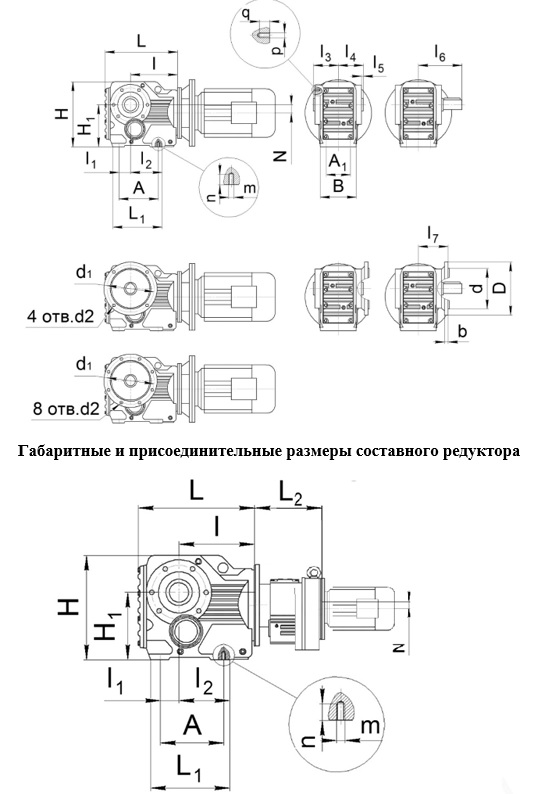

Габаритные и присоединительные размеры

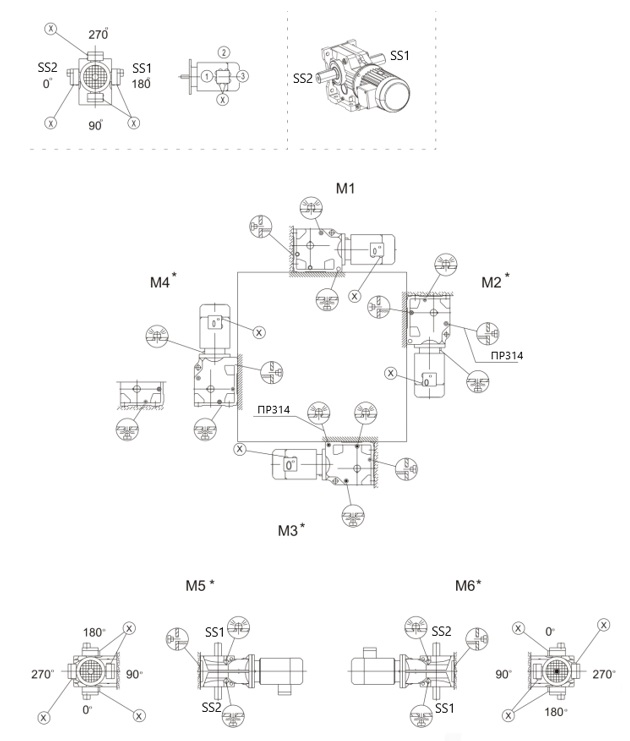

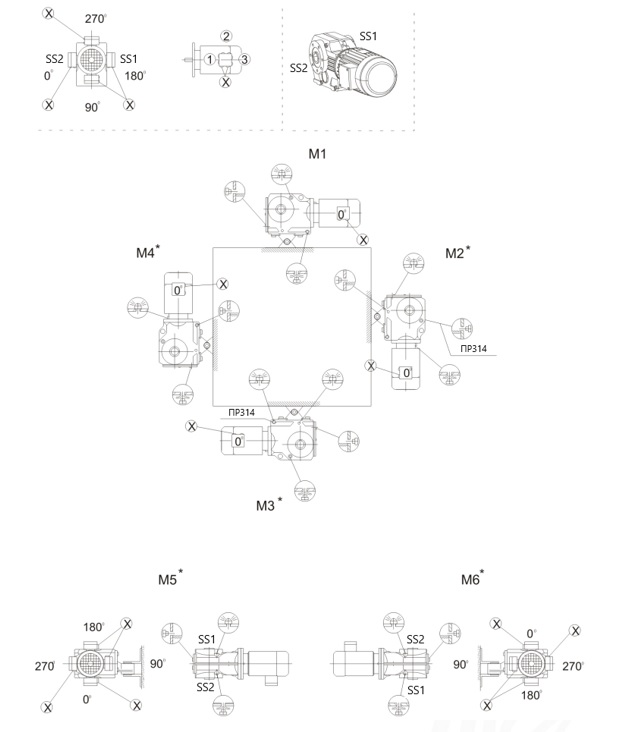

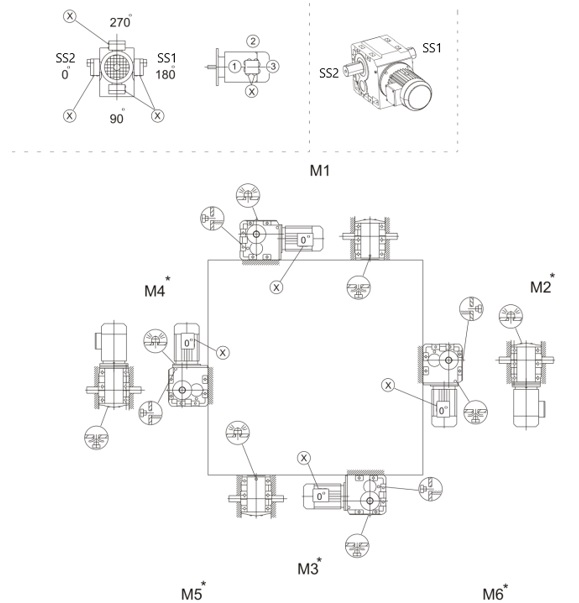

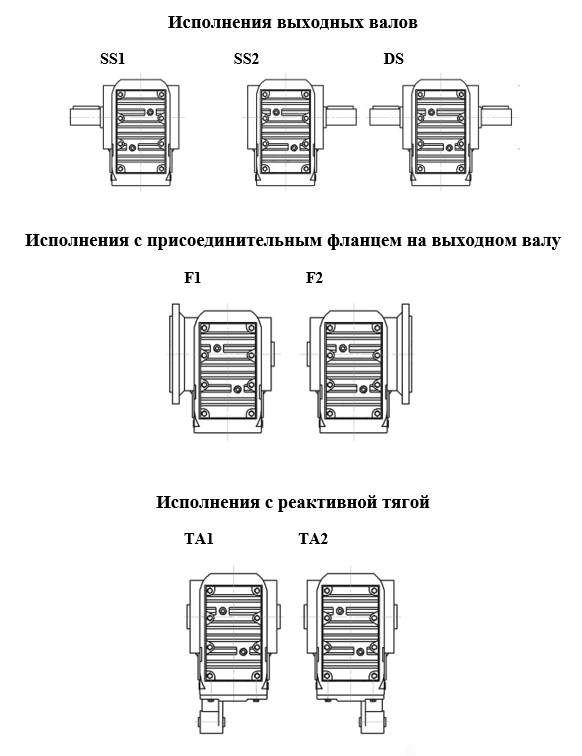

Условные обозначения
3D модель

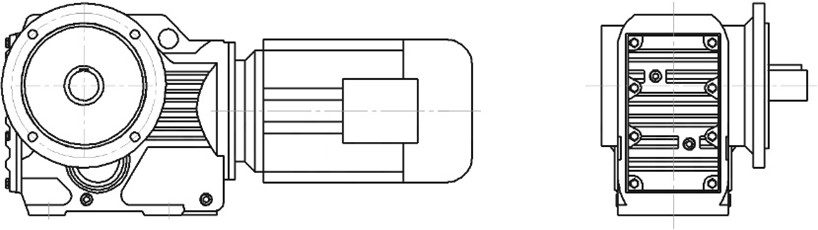

Мотор-редукторы серии ПР (Аналог серии К)

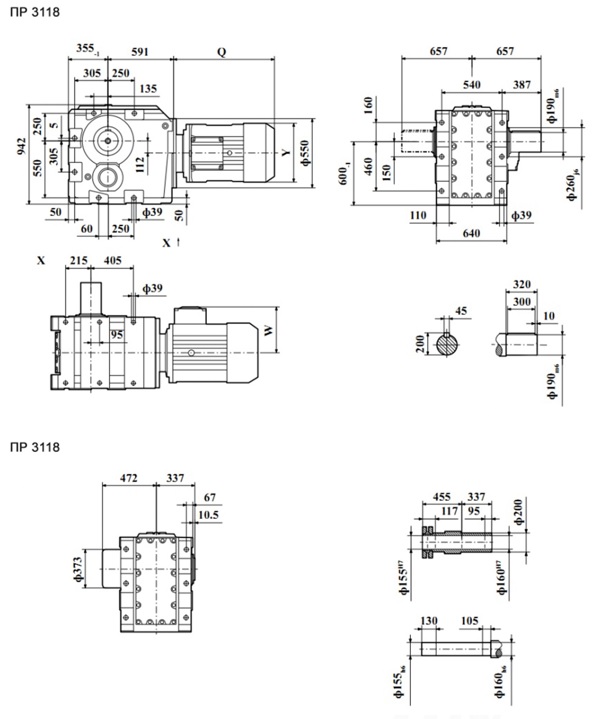

Мотор-редукторы ПР 3118
Мощность двигателя:
от 15 до 200 кВт
Обороты на выходе n вых:
от 5.4 до 86 об/мин
Крутящий момент на вых. валу Тном:
от 14600 до 62800 Нхм
Передаточное число:
от 17.2 до 179.9 U

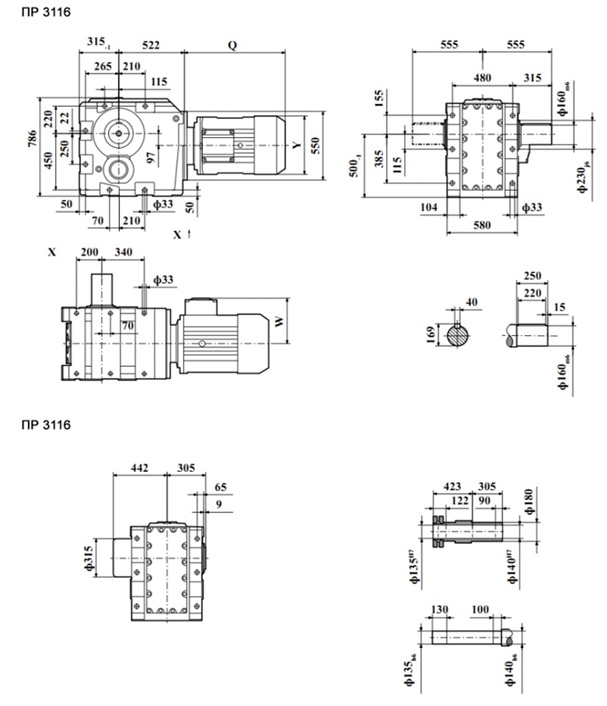

Мотор-редукторы ПР 3116
Мощность двигателя:
от 7.5 до 200 кВт
Обороты на выходе n вых:
от 4.4 до 86 об/мин
Крутящий момент на вых. валу Тном:
от 9850 до 39500 Нхм
Передаточное число:
от 17.3 до 164.5 U
Мотор-редукторы ПР 3115
Мощность двигателя:
от 5.5 до 200 кВт
Обороты на выходе n вых:
от 4.7 до 117 об/мин
Крутящий момент на вых. валу Тном:
от 4510 до 22100 Нхм
Передаточное число:
от 12.7 до 150.4 U
Мотор-редукторы ПР 3112
Мощность двигателя:
от 4 до 90 кВт
Обороты на выходе n вых:
от 5.2 до 171 об/мин
Крутящий момент на вых. валу Тном:
от 2090 до 15200 Нхм
Передаточное число:
от 8.7 до 146.1 U
Мотор-редукторы ПР 3110
Мощность двигателя:
от 1.5 до 45 кВт
Обороты на выходе n вых:
от 4.9 до 169 об/мин
Крутящий момент на вых. валу Тном:
от 1430 до 8920 Нхм
Передаточное число:
от 8.7 до 143.5 U
Мотор-редукторы ПР 313
Мощность двигателя:
от 0.12 до 3 кВт
Обороты на выходе n вых:
от 8.2 до 263 об/мин
Крутящий момент на вых. валу Тном:
от 10 до 250 Нхм
Передаточное число:
от 5.4 до 106.4 U
Мотор-редукторы ПР 314
Мощность двигателя:
от 0.12 до 3 кВт
Обороты на выходе n вых:
от 6.6 до 241 об/мин
Крутящий момент на вых. валу Тном:
от 101 до 425 Нхм
Передаточное число:
от 5.8 до 131.9 U
Мотор-редукторы ПР 315
Мощность двигателя:
от 0.12 до 5.5 кВт
Обороты на выходе n вых:
от 6 до 218 об/мин
Крутящий момент на вых. валу Тном:
от 49 до 685 Нхм
Передаточное число:
от 6.6 до 145.1 U
Мотор-редукторы ПР 316
Мощность двигателя:
от 0.12 до 5.5 кВт
Обороты на выходе n вых:
от 5.5 до 196 об/мин
Крутящий момент на вых. валу Тном:
от 9 до 910 Нхм
Передаточное число:
от 7.3 до 144.8 U
Мотор-редукторы ПР 317
Мощность двигателя:
от 0.25 до 11 кВт
Обороты на выходе n вых:
от 4.4 до 199 об/мин
Крутящий момент на вых. валу Тном:
от 365 до 1820 Нхм
Передаточное число:
от 7.2 до 192.2 U
Мотор-редукторы ПР 318
Мощность двигателя:
от 0.37 до 22 кВт
Обороты на выходе n вых:
от 3.9 до 203 об/мин
Крутящий момент на вых. валу Тном:
от 525 до 3210 Нхм
Передаточное число:
от 7.2 до 197.4 U
Мотор-редукторы ПР 319
Мощность двигателя:
от 0.75 до 30 кВт
Обороты на выходе n вых:
от 3.9 до 169 об/мин
Крутящий момент на вых. валу Тном:
от 1050 до 5150 Нхм
Передаточное число:
от 8.7 до 176.1 U
Результаты поиска

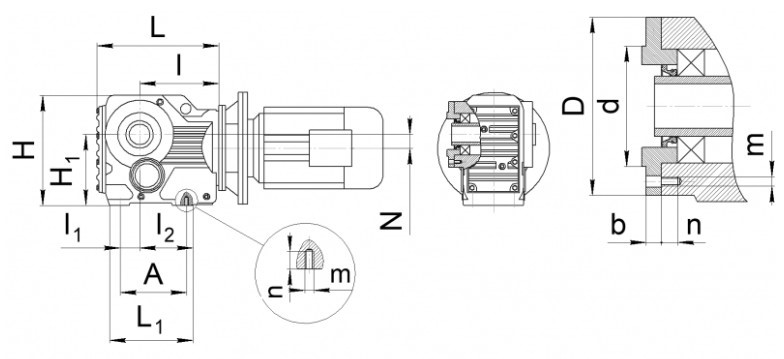

Габарит редуктора |
L |
L1 |
L2 |
l |
l1 |
l2 |
l3 |
l4 |
l5 |
l6 |
l7 |
H |
H1 |
|||||||||
ПР 313 |
210 | 147 | - | 139 | 35 | 97 | 60 | 60 | 2,5 | 110 | 84 | 164 | 100-0,5 |
|||||||||
ПР 314 |
243 | 170 | - | 166 | 40 | 115 | 75 | 75 | 3 | 135 | 100 | 185 | 112-0,5 |
|||||||||
ПР 314 / 113 |
243 | 170 | 165 | 166 | 40 | 115 | 75 | 75 | 3 | 135 | 100 | 185 | 112-0,5 |
|||||||||
ПР 315 |
269 | 182 | - | 173 | 47 | 120 | 83 | 83 | 3 | 153 | 106,5 | 215 | 132-0,5 |
|||||||||
ПР 315 / 113 |
269 | 182 | 165 | 173 | 47 | 120 | 83 | 83 | 3 | 153 | 106,5 | 215 | 132-0,5 |
|||||||||
ПР 316 |
274 | 182 | - | 179 | 42 | 125 | 90 | 90 | 3,5 | 171 | 113 | 226 | 140-0,5 |
|||||||||
ПР 316 / 113 |
274 | 182 | 165 | 179 | 42 | 125 | 90 | 90 | 3,5 | 171 | 113 | 226 | 140-0,5 |
|||||||||
ПР 317 |
312 | 204 | - | 202 | 48 | 139 | 105 | 105 | 4 | 206 | 142 | 286 | 180-0,5 |
|||||||||
ПР 317 / 113 |
312 | 204 | 157 | 202 | 48 | 139 | 105 | 105 | 4 | 206 | 142 | 286 | 180-0,5 |
|||||||||
ПР 318 |
390 | 280 | - | 257 | 65 | 190 | 120 | 120 | 4 | 240 | 150 | 338 | 212-0,5 |
|||||||||
ПР 318 / 115 |
390 | 280 | 187 | 257 | 65 | 190 | 120 | 120 | 4 | 240 | 150 | 338 | 212-0,5 |
|||||||||
ПР 319 |
435 | 298 | - | 277 | 83 | 190 | 150 | 150 | 4 | 291 | 191,5 | 414 | 265-1,0 |
|||||||||
ПР 319 / 115 |
435 | 298 | 187 | 277 | 83 | 190 | 150 | 150 | 4 | 291 | 191,5 | 414 | 265-1,0 |
|||||||||
ПР 3110 |
537 | 370 | - | 341 | 100 | 230 | 175 | 175 | 4,5 | 347 | 216 | 500 | 315-1,0 |
|||||||||
ПР 3110 / ПР 117 |
537 | 370 | 247 | 341 | 100 | 230 | 175 | 175 | 4,5 | 347 | 216 | 500 | 315-1,0 |
|||||||||
ПР 3112 |
615 | 440 | - | 390 | 115 | - | 205 | 205 | 2,5 | 418 | 256 | 592 | 375-1,0 |
|||||||||
ПР 3112 / ПР 117 |
615 | 440 | 232 | 390 | 115 | - | 205 | 205 | 2,5 | 418 | 256 | 592 | 375-1,0 |
|||||||||
ПР 3112 / ПР 118 |
615 | 440 | 280 | 390 | 115 | - | 205 | 205 | 2,5 | 418 | 256 | 592 | 375-1,0 |
|||||||||
ПР 3115 |
706 | 480 | - | 426 | 140 | - | 250 | 250 | 3 | 457 | 310 | 705 | 450-1,0 |
|||||||||
ПР 3115 / ПР 119 |
706 | 480 | 325 | 426 | 140 | - | 250 | 250 | 3 | 457 | 310 | 705 | 450-1,0 |
|||||||||
ПР 3115 / ПР 1110 |
706 | 480 | 382 | 426 | 140 | - | 250 | 250 | 3 | 457 | 310 | 705 | 450-1,0 |
|||||||||
Габарит редуктора |
A |
A1 |
B |
N |
D |
d |
b |
d1 |
4 отв. d2 |
8 отв. d2 |
m x n |
p x q |
||||||||||
ПР 313 |
117 | 60 | 100 | 8,5 | 160 | 110j6 | 10 | 130 | 9 | - | М10 х 20 | М8 х 12 | ||||||||||
ПР 314 |
140 | 70 | 110 | 7,2 | 200 | 130j6 | 10 | 165 | 11 | - | М10 х 20 | М8 х 12 | ||||||||||
ПР 315 |
152 | 88 | 122 | 13,1 | 250 | 180j6 | 15 | 215 | 13,5 | - | М12 х 25 | М12 х 20 | ||||||||||
ПР 316 |
152 | 88 | 130 | 20 | 250 | 180j6 | 15 | 215 | 13,5 | - | М12 х 25 | М12 х 20 | ||||||||||
ПР 317 |
170 | 102 | 154 | 31,3 | 300 | 230j6 | 16 | 265 | 13,5 | - | М16 х 32 | М12 х 20 | ||||||||||
ПР 318 |
225 | 118 | 170 | 25,9 | 350 | 250h6 | 18 | 300 | 17,5 | - | М16 х 32 | М16 х 26 | ||||||||||
ПР 319 |
248 | 160 | 226 | 32,3 | 450 | 350h6 | 22 | 400 | - | 17,5 | М20 х 36 | М16 х 26 | ||||||||||
ПР 3110 |
290 | 190 | 266 | 52 | 450 | 350h6 | 25 | 400 | - | 17,5 | М24 х 44 | М20 х 30 | ||||||||||
ПР 3112 |
350 | 330 | 400 | 53 | 550 | 430h6 | 22 | 500 | - | 17.5 | - | М20 х 28 | ||||||||||
ПР 3115 |
380 | 420 | 500 | 71,7 | 660 | 530h6 | 28 | 600 | - | 22 | - | M24 х 36 | ||||||||||

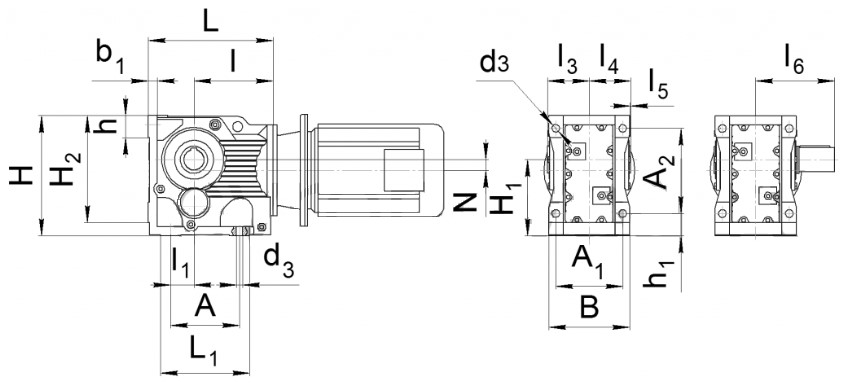

- корпус В
Габарит редуктора |
L |
L1 |
l |
l1 |
l3 |
l4 |
l5 |
l6 |
b1 |
d3 |
ПР 313 |
202 | 143 | 139 | 28 | 60 | 60 | - | 110 | 16 | 11 |
ПР 314 |
237 | 162 | 166 | 35 | 78 | 75 | 3 | 135 | 18 | 11 |
ПР 315 |
253 | 172 | 173 | 30 | 86 | 83 | 3 | 153 | 21 | 13,5 |
ПР 316 |
269 | 170 | 179 | 30 | 93 | 90 | 3,5 | 171 | 24 | 13,5 |
ПР 317 |
314 | 208 | 202 | 40 | 108 | 105 | 4 | 206 | 27 | 17,5 |
ПР 318 |
389 | 260 | 257 | 55 | 123 | 120 | 4 | 240 | 32 | 22 |
ПР 319 |
437 | 294 | 277 | 75 | 153 | 150 | 4 | 291 | 36 | 26 |
ПР 3110 |
541 | 380 | 341 | 95 | 178 | 175 | 2,5 | 347 | 40 | 33 |
Габарит редуктора |
A |
A1 |
A2 |
B |
H |
H1 |
H2 |
h |
h1 |
N |
ПР 313 |
110 | 100 | 115 | 120 | 165 | 100 | 150 | 37 | 32 | 8,5 |
ПР 314 |
130 | 120 | 130 | 145 | 185 | 112 | 170 | 37 | 37 | 7,2 |
ПР 315 |
130 | 130 | 150 | 157 | 217 | 132 | 190 | 43 | 45 | 13,1 |
ПР 316 |
120 | 140 | 160 | 170 | 228 | 140 | 203 | 43 | 45 | 20 |
ПР 317 |
150 | 165 | 200 | 200 | 288 | 180 | 263 | 55 | 55 | 31,5 |
ПР 318 |
180 | 180 | 233 | 230 | 340 | 212 | 305 | 67 | 70 | 25,9 |
ПР 319 |
240 | 240 | 295 | 290 | 417 | 265 | 372 | 82 | 75 | 32,3 |
ПР 3110 |
280 | 270 | 360 | 340 | 506 | 315 | 448 | 98 | 95 | 52 |

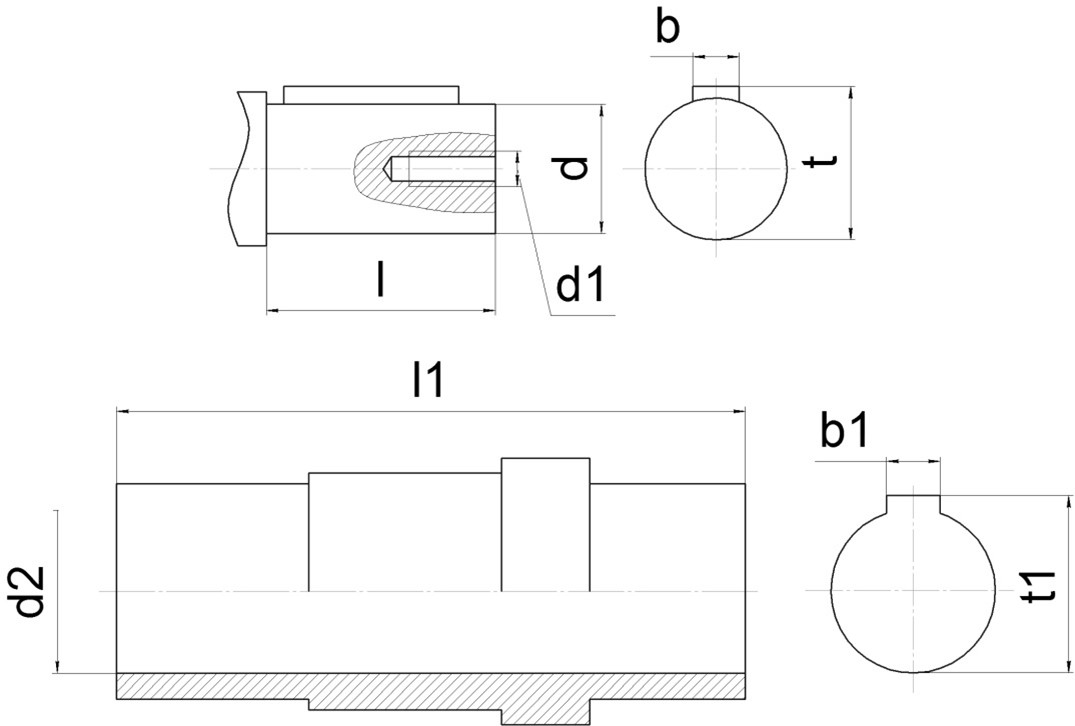

- цилиндрический выходной вал (полый, цельный)
Габарит редуктора |
l |
d |
d1 |
b |
t |
l1 |
d2 |
b1 |
t1 |
ПР 313 корпус А / корпус В |
50 | 25k6 | M10 х 25 | 8 | 28 | 120 | 30H7 / 25Н7 | 8 | 33.3 / 28 |
ПР 314 |
60 | 30k6 | M12 х 30 | 8 | 33 | 150 | 35H7 | 10 | 38.3 |
ПР 315 |
70 | 35k6 | M16 х 40 | 10 | 38 | 166 | 40H7 | 12 | 43.3 |
ПР 316 |
80 | 40k6 | M16 х 40 | 12 | 43 | 180 | 40H7 | 12 | 43.3 |
ПР 317 |
100 | 50k6 | M16 х 45 | 14 | 53.5 | 210 | 50H7 | 14 | 53.8 |
ПР 318 |
120 | 60m6 | M20 х 50 | 18 | 64 | 240 | 60H7 | 18 | 64.4 |
ПР 319 |
140 | 70m6 | M20 х 50 | 20 | 74.5 | 300 | 70H7 | 20 | 74.9 |
ПР 3110 |
170 | 90m6 | M24 х 60 | 25 | 95 | 350 | 90H7 | 25 | 95.4 |
ПР 3112 |
210 | 110m6 | М24 x 60 | 28 | 116 | 410 | 100Н7 | 28 | 106,4 |
ПР 3115 |
210 | 120m6 | М24 х 60 | 32 | 127 | 500 | 120Н7 | 32 | 127,4 |

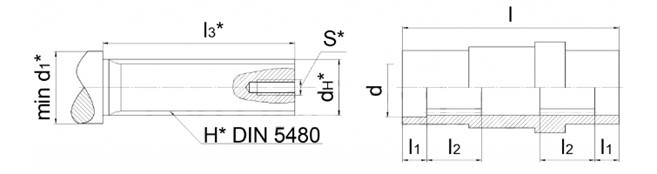

- полый выходной вал со шлицевым пазом
Габарит редуктора |
l |
l1 |
l2 |
l3* |
d1* |
H* |
dH* |
S* |
ПР 313 |
120 | 18 | 25 | 85 | 37+0,1 |
30х1,25х30х22 | 33,03 -0,03 |
М10 |
ПР 314 |
150 | 18 | 32 | 115 | 37+0,1 |
35х2х30х16 | 38,92 -0,03 |
М10 |
ПР 315 |
166 | 18 | 32 | 130 | 37+0,1 |
35х2х30х16 | 38,92 -0,03 |
М10 |
ПР 316 |
180 | 25 | 42 | 130 | 47+0,1 |
45х2х30х21 | 48,85 -0,03 |
М16 |
ПР 317 |
210 | 23 | 52 | 160 | 55+0,1 |
50х2х30х24 | 54,13 -0,03 |
М16 |
ПР 318 |
240 | 25 | 62 | 180 | 72+0,1 |
65х2х30х31 | 68,96 -0,03 |
М20 |
ПР 319 |
300 | 25 | 72 | 240 | 72+0,1 |
70х2х30х34 | 74,15 -0,03 |
М20 |
ПР 3110 |
350 | 26 | 89 | 290 | 90+0,1 |
85х3х30х27 | 90,99 -0,03 |
М20 |
*размер для справки, вал в комплект поставки не входит

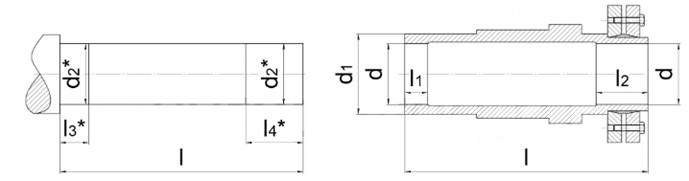

- полый гладкий выходной вал со стяжной муфтой
Габарит редуктора |
l |
l1 |
l2 |
d |
d1 |
l3* |
l4* |
d2* |
ПР 313 |
146 | 20 | 31 | 30Н7 | 45 | 25 | 36 | 30h6 |
ПР 314 |
177 | 20 | 32 | 35Н7 | 50 | 25 | 37 | 35h6 |
ПР 315 |
195 | 20 | 26 | 40Н7 | 55 | 25 | 31 | 40h6 |
ПР 316 |
208 | 20 | 38 | 40Н7 | 55 | 25 | 43 | 40h6 |
ПР 317 |
241 | 30 | 36 | 50Н7 | 70 | 35 | 41 | 50h6 |
ПР 318 |
281 | 40 | 41 | 65Н7 | 85 | 45 | 46 | 65h6 |
ПР 319 |
345 | 50 | 55 | 75Н7 | 95 | 55 | 60 | 75h6 |
ПР 3110 |
405 | 60 | 65 | 95Н7 | 118 | 70 | 75 | 95h6 |
ПР 3112 |
485 | 70 | 85 | 105Н7 | 135 | 80 | 90 | 105h6 |
ПР 3115 |
580 | 80 | 90 | 125Н7 | 155 | 90 | 100 | 125h6 |
*размер для справки, вал в комплект поставки не входит

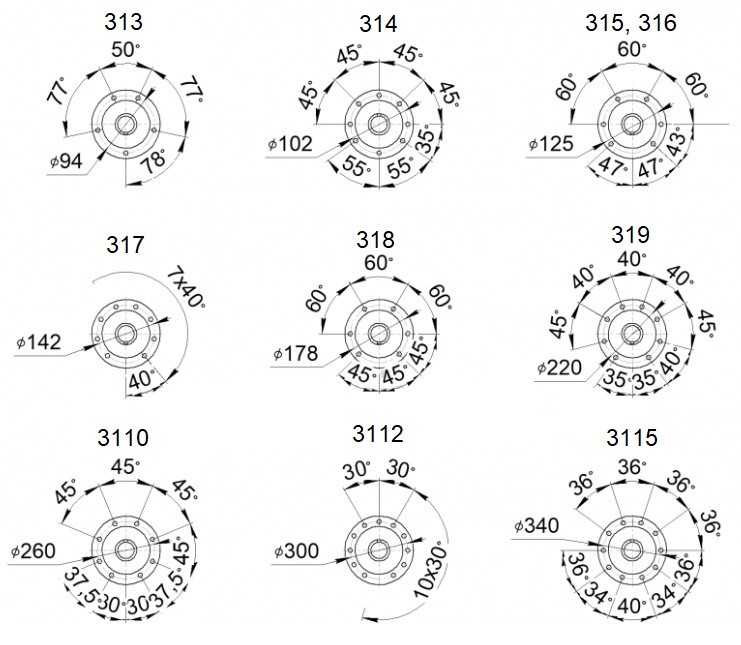

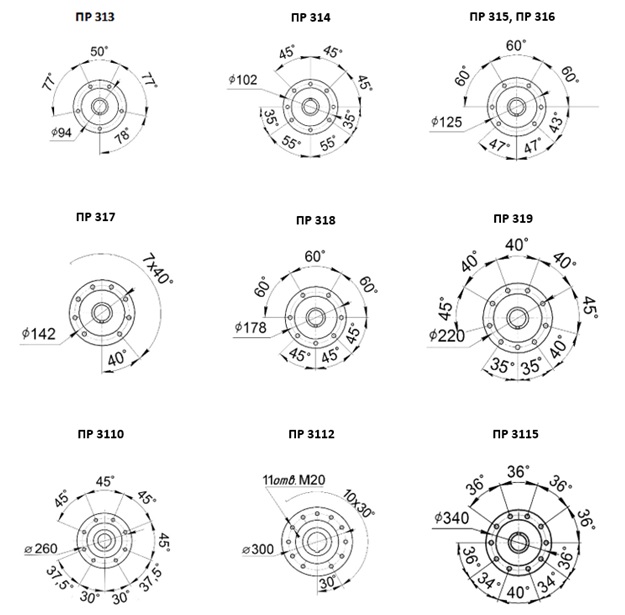

- размеры крепежных отверстий на выходном валу редукторов

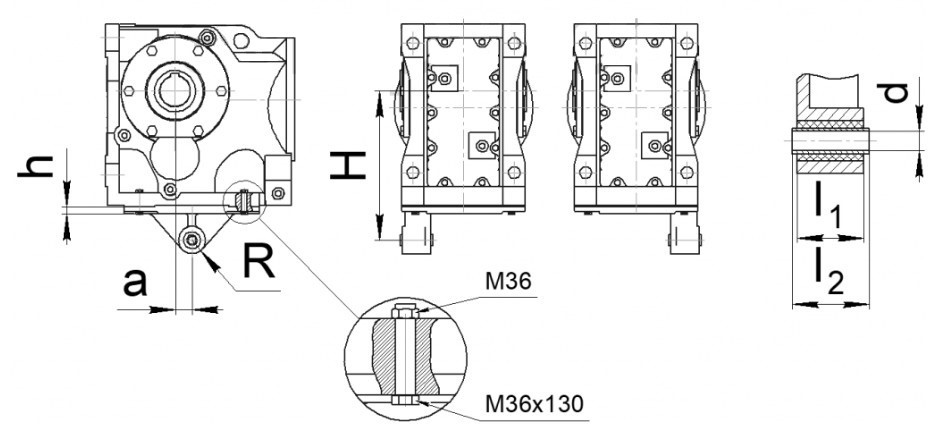

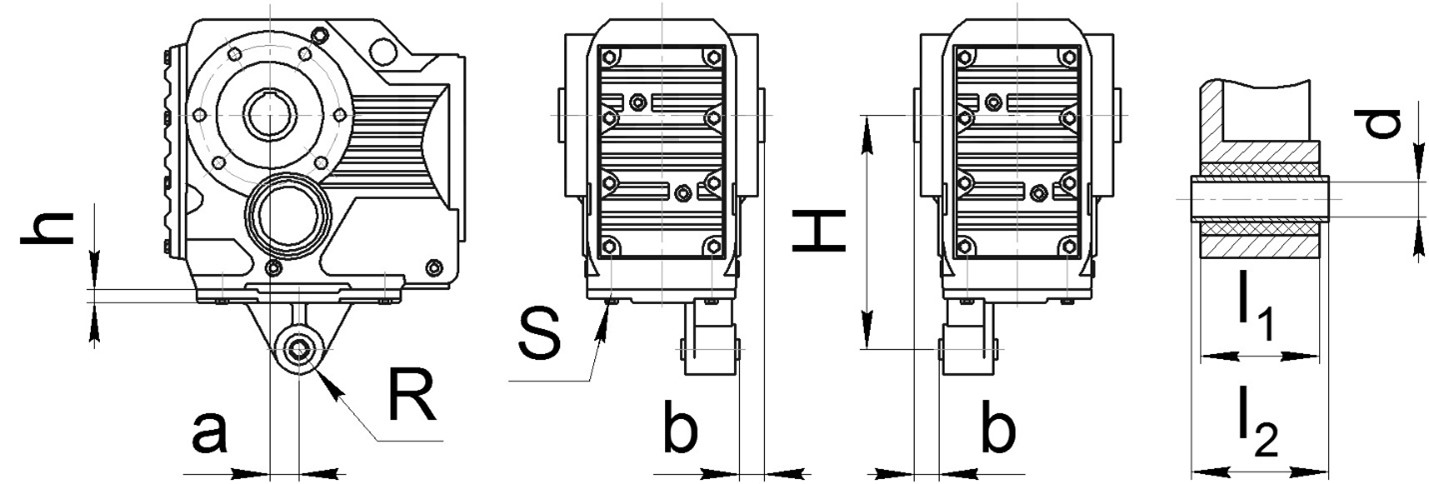

- размеры реактивной тяги
Габарит редуктора |
a |
b |
H |
h |
R |
S |
l1 |
l2 |
d |
ПР 313 |
23,5 | 20 | 140 | 10 | 22,5 | М10 х 25 | 31 | 36-0,3 |
10,4+0,1 |
ПР 314 |
30 | 20 | 160 | 12 | 22,5 | М10 х 30 | 31 | 36-0,3 |
10,4+0,1 |
ПР 315 |
40 | 18 | 192 | 13 | 29 | М12 х 35 | 54 | 60-0,3 |
16,4+0,08 |
ПР 316 |
45 | 25 | 200 | 13 | 29 | М12 х 35 | 54 | 60-0,3 |
16,4+0,08 |
ПР 317 |
52,5 | 25 | 250 | 14 | 29 | М16 х 40 | 54 | 60-0,3 |
16,4+0,08 |
ПР 318 |
60 | 30 | 300 | 16 | 41 | М16 х 45 | 72 | 80-0,3 |
25+0,08 |
ПР 319 |
70 | 40 | 350 | 17 | 41 | М20 х 50 | 92 | 100-0,3 |
25+0,08 |
ПР 3110 |
74 | 45 | 450 | 20 | 41 | М24 х 60 | 92 | 100-0,3 |
25+0,08 |
ПР 3112 |
60 | 0 | 550 | 45 | 70 | М36 х 130 | 110 | 126-0,3 |
40+0,08 |
ПР 3115 |
50 | 0 | 700 | 45 | 70 | М36 х 130 | 110 | 126-0,3 |
40+0,08 |
Габарит редуктора |
a |
b |
H |
h |
R |
S |
l1 |
l2 |
d |
ПР 3112 |
60 | 0 | 550 | 45 | 70 | М36 х 130 | 110 | 126-0,3 |
40+0,08 |
ПР 3115 |
50 | 0 | 700 | 45 | 70 | М36 х 130 | 110 | 126-0,3 |
40+0,08 |

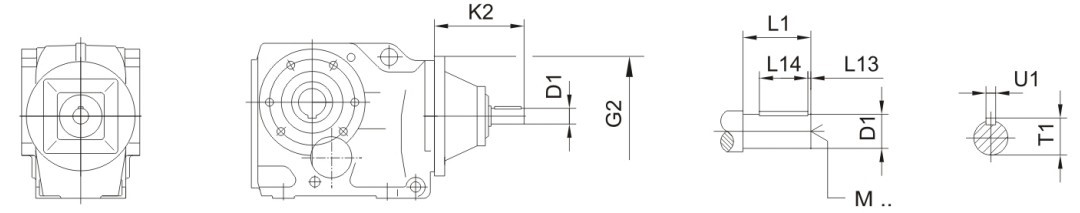

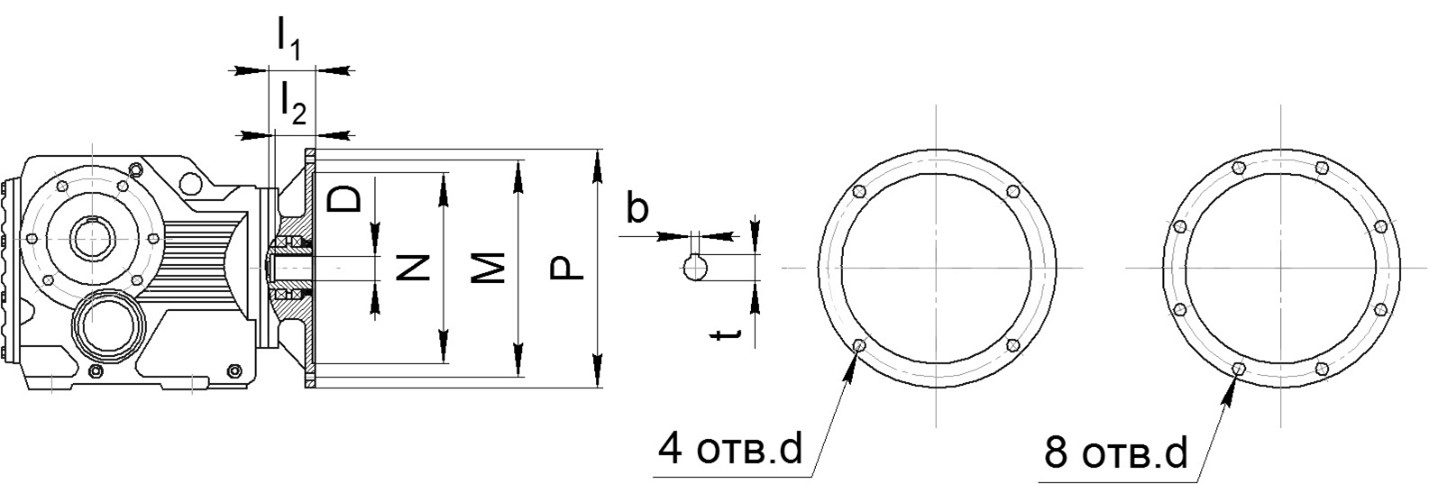

- размеры присоединительных фланцев под двигатель
|
Габарит |
PAM (* может выступать за габарит редуктора) |
N |
M |
P |
D |
l1 |
l2 |
t |
b |
4 отв. d |
8 отв. d |
| ПР 313 | 63B5 | 95 | 115 | 140 | 11 | 50 | 23 | 12.8 | 4 | M8 | - |
| ПР 313 | 71B5* | 110 | 130 | 160 | 14 | 54 | 30 | 16.3 | 5 | M8 | - |
| ПР 313 | 80B5* | 130 | 165 | 200 | 19 | 69 | 40 | 21.8 | 6 | M10 | - |
| ПР 313 | 90B5* | 130 | 165 | 200 | 22/24 | 69 | 50 | 24,5/27.3 | 6/8 | M10 | - |
| ПР 314 | 63B5 | 95 | 115 | 140 | 11 | 50 | 23 | 12.8 | 4 | M8 | - |
| ПР 314 | 71B5 | 110 | 130 | 160 | 14 | 54 | 30 | 16.3 | 5 | M8 | - |
| ПР 314 | 80B5 | 130 | 165 | 200 | 19 | 69 | 40 | 21.8 | 6 | M10 | - |
| ПР 314 | 90B5 | 130 | 165 | 200 | 22/24 | 69 | 50 | 24,5/27.3 | 6/8 | M10 | - |
| ПР 314 | 100B5 *112B5* | 180 | 215 | 250 | 28 | 81 | 60 | 31.3 | 8 | M12 | - |
| ПР 315 | 63B5 | 95 | 115 | 140 | 11 | 50 | 23 | 12.8 | 4 | M8 | - |
| ПР 315 | 71B5 | 110 | 130 | 160 | 14 | 54 | 30 | 16.3 | 5 | M8 | - |
| ПР 315 | 80B5 | 130 | 165 | 200 | 19 | 69 | 40 | 21.8 | 6 | M10 | - |
| ПР 315 | 90B5 | 130 | 165 | 200 | 22/24 | 69 | 50 | 24,5/27.3 | 6/8 | M10 | - |
| ПР 315 | 100B5 *112B5* | 180 | 215 | 250 | 28 | 81 | 60 | 31.3 | 8 | M12 | - |
| ПР 316 | 63B5 | 95 | 115 | 140 | 11 | 50 | 23 | 12.8 | 4 | M8 | - |
| ПР 316 | 71B5 | 110 | 130 | 160 | 14 | 54 | 30 | 16.3 | 5 | M8 | - |
| ПР 316 | 80B5 | 130 | 165 | 200 | 19 | 69 | 40 | 21.8 | 6 | M10 | - |
| ПР 316 | 90B5 | 130 | 165 | 200 | 22/24 | 69 | 50 | 24,5/27.3 | 6/8 | M10 | - |
| ПР 316 | 100B5 *112B5* | 180 | 215 | 250 | 28 | 81 | 60 | 31.3 | 8 | M12 | - |
| ПР 317 | 63B5 | 95 | 115 | 140 | 11 | 54 | 23 | 12.8 | 4 | M8 | - |
| ПР 317 | 71B5 | 110 | 130 | 160 | 14 | 54 | 30 | 16.3 | 5 | M8 | - |
| ПР 317 | 80B5 | 130 | 165 | 200 | 19 | 69 | 40 | 21.8 | 6 | M10 | - |
| ПР 317 | 90B5 | 130 | 165 | 200 | 22/24 | 69 | 50 | 24,5/27.3 | 6/8 | M10 | - |
| ПР 317 | 100B5* 112B5* | 180 | 215 | 250 | 28 | 81 | 60 | 31.3 | 8 | M12 | - |
| ПР 317 | 132B5* | 230 | 265 | 300 | 38 | 92 | 80 | 41.3 | 10 | M12 | - |
| ПР 318 | 80B5 | 130 | 165 | 200 | 19 | 69 | 40 | 21.8 | 6 | M10 | - |
| ПР 318 | 90B5 | 130 | 165 | 200 | 22/24 | 69 | 50 | 24,5/27.3 | 6/8 | M10 | - |
| ПР 318 | 100B5112B5 | 180 | 215 | 250 | 28 | 81 | 60 | 31.3 | 8 | M12 | - |
| ПР 318 | 132B5 | 230 | 265 | 300 | 38 | 92 | 80 | 41.3 | 10 | M12 | - |
| ПР 318 | 160B5* | 250 | 300 | 350 | 42 | 125 | 110 | 45.3 | 12 | M16 | - |
| ПР 318 | 180B5* | 250 | 300 | 350 | 48 | 125 | 110 | 51.8 | 14 | M16 | - |
| ПР 319 | 100B5112B5 | 180 | 215 | 250 | 28 | 81 | 60 | 31.3 | 8 | M12 | - |
| ПР 319 | 132B5 | 230 | 265 | 300 | 38 | 92 | 80 | 41.3 | 10 | M12 | - |
| ПР 319 | 160B5 | 250 | 300 | 350 | 42 | 125 | 110 | 45.3 | 12 | M16 | - |
| ПР 319 | 180B5 | 250 | 300 | 350 | 48 | 125 | 110 | 51.8 | 14 | M16 | - |
| ПР 319 | 200B5* | 300 | 350 | 400 | 55 | 144 | 110 | 59.3 | 16 | M16 | - |
| ПР 319 | 225B5* | 350 | 400 | 450 | 60 | 159 | 140 | 64.4 | 18 | M16 | - |
| ПР 3110 | 100B5112B5 | 180 | 215 | 250 | 28 | 81 | 60 | 31.3 | 8 | M12 | - |
| ПР 3110 | 132B5 | 230 | 265 | 300 | 38 | 92 | 80 | 41.3 | 10 | ||
| ПР 3110 | 160B5 | 250 | 300 | 350 | 42 | 125 | 110 | 45.3 | 12 | M16 | - |
| ПР 3110 | 180B5 | 250 | 300 | 350 | 48 | 51.8 | 14 | ||||
| ПР 3110 | 200B5 | 300 | 350 | 400 | 55 | 144 | 59.3 | 16 | |||
| ПР 3110 | 225B5 | 350 | 400 | 450 | 60 | 159 | 140 | 64.4 | 18 | - | M16 |
| ПР 3112 | 132B5 | 230 | 265 | 300 | 38 | 92 | 80 | 41.3 | 10 | M12 | - |
| ПР 3112 | 160B5 | 250 | 300 | 350 | 42 | 125 | 110 | 45.3 | 12 | M16 | - |
| ПР 3112 | 180B5 | 250 | 300 | 350 | 48 | 51.8 | 14 | ||||
| ПР 3112 | 200B5 | 300 | 350 | 400 | 55 | 144 | 59.3 | 16 | |||
| ПР 3112 | 225B5 | 350 | 400 | 450 | 60 | 159 | 140 | 64.4 | 18 | - | M16 |
| ПР 3112 | 250B5 | 450 | 500 | 550 | 65 | 336 | 69.4 | ||||
| ПР 3112 | 280B5 | 75 | 79.9 | 20 | |||||||
| ПР 3115 | 160B5 | 250 | 300 | 350 | 42 | 125 | 110 | 45.3 | 12 | M16 | - |
| ПР 3116 | 180B5 | 250 | 300 | 350 | 48 | 125 | 110 | 51.8 | 14 | M16 | - |
| ПР 3118 | 200B5 | 300 | 350 | 400 | 55 | 144 | 110 | 59.3 | 16 | M16 | - |
| ПР 3115 | 225B5 | 350 | 400 | 450 | 60 | 254 | 140 | 64.4 | 18 | M16 | - |
| ПР 3116 | 250B5 | 450 | 500 | 550 | 65 | 328 | 140 | 69.4 | 18 | M16 | - |
| ПР 3118 | 280B5 | 450 | 500 | 550 | 75 | 328 | 140 | 79.9 | 20 | M16 | - |
- размеры цилиндрического входного вала
G2 |
K2 |
D1 |
L1 |
L13 |
L14 |
T1 |
U1 |
M |
||
| ПР 313 | AD1 | 120 | 102 | 16 | 40 | 4 | 32 | 18 | 5 | M5 |
| ПР 313 | AD2 | 120 | 130 | 19 | 40 | 4 | 32 | 21,5 | 6 | M6 |
| ПР 314 ПР 315 ПР 316 |
AD2 | 160 | 123 | 19 | 40 | 4 | 32 | 21,5 | 6 | M6 |
| ПР 314 ПР 315 ПР 316 |
AD3 | 160 | 159 | 24 | 50 | 5 | 40 | 27 | 8 | M8 |
| ПР 317 | AD2 | 200 | 116 | 19 | 40 | 4 | 32 | 21,5 | 6 | M6 |
| ПР 317 | AD3 | 200 | 151 | 24 | 50 | 5 | 40 | 27 | 8 | M8 |
| ПР 317 | AD4 | 200 | 224 | 38 | 80 | 5 | 70 | 41 | 10 | M12 |
| ПР 318 | AD2 | 250 | 111 | 19 | 40 | 4 | 32 | 21,5 | 6 | M6 |
| ПР 318 | AD3 | 250 | 165 | 28 | 60 | 5 | 50 | 31 | 8 | M10 |
| ПР 318 | AD4 | 250 | 219 | 38 | 80 | 5 | 70 | 41 | 10 | M12 |
| ПР 318 | AD5 | 250 | 292 | 42 | 110 | 10 | 70 | 45 | 12 | M16 |
| ПР 319 | AD3 | 300 | 151 | 28 | 60 | 5 | 50 | 31 | 8 | M10 |
| ПР 319 | AD4 | 300 | 214 | 38 | 80 | 5 | 70 | 41 | 10 | M12 |
| ПР 319 | AD5 | 300 | 287 | 42 | 110 | 10 | 70 | 45 | 12 | M16 |
| ПР 319 | AD6 | 300 | 324 | 48 | 110 | 10 | 80 | 51,5 | 14 | M16 |
| ПР 3110 | AD3 | 350 | 145 | 28 | 60 | 5 | 50 | 31 | 8 | M10 |
| ПР 3110 | AD4 | 350 | 208 | 38 | 80 | 5 | 70 | 41 | 10 | M12 |
| ПР 3110 | AD5 | 350 | 281 | 42 | 110 | 10 | 70 | 45 | 12 | M16 |
| ПР 3110 | AD6 | 350 | 321 | 48 | 110 | 10 | 80 | 51,5 | 14 | M16 |
| ПР 3112 | AD4 | 450 | 193 | 38 | 80 | 5 | 70 | 41 | 10 | М12 |
| ПР 3112 | AD5 | 450 | 266 | 42 | 110 | 10 | 70 | 45 | 12 | М16 |
| ПР 3112 | AD6 | 450 | 306 | 48 | 110 | 10 | 80 | 51,5 | 14 | М16 |
| ПР 3112 | AD7 | 450 | 345 | 55 | 110 | 10 | 90 | 59 | 16 | М20 |
| ПР 3112 | AD8 | 450 | 383 | 70 | 140 | 15 | 110 | 74,5 | 20 | М20 |
| ПР 3115 ПР 3116 ПР 3118 |
AD5 | 550 | 258 | 42 | 110 | 10 | 70 | 45 | 12 | М16 |
| ПР 3115 ПР 3116 ПР 3118 |
AD6 | 550 | 298 | 48 | 110 | 10 | 80 | 51,5 | 14 | М16 |
| ПР 3115 ПР 3116 ПР 3118 |
AD7 | 550 | 292 | 55 | 110 | 10 | 90 | 59 | 16 | М20 |
| ПР 3115 ПР 3116 ПР 3118 |
AD8 | 550 | 374 | 70 | 140 | 15 | 110 | 74,5 | 20 | М20 |
- размеры малого выходного фланца
Габарит редуктора |
d | D | b | n | m |
ПР 313 |
80j6 | 110 | 11,5 | 12 | M8 |
ПР 314 |
80j6 | 120 | 11 | 12 | M8 |
ПР 315 |
105j6 | 155 | 12 | 20 | M12 |
ПР 316 |
105j6 | 155 | 12 | 20 | M12 |
ПР 317 |
125j6 | 170 | 14 | 20 | M12 |
ПР 318 |
155j6 | 215 | 15 | 26 | M16 |
ПР 319 |
180j6 | 260 | 18 | 26 | M16 |
ПР 3110 |
210j6 | 304 | 22 | 30 | M20 |
ПР 3112 |
250j6 | 350 | 30 | 28 | M20 |
ПР 3115 |
290j6 | 400 | 28 | 36 | M24 |
Габаритные и присоединительные размеры ПР 3116-ПР 3118
Условные обозначения
Мотор-редуктор ПР 318 (Ц)-27,88-51-5,5*1500.M1.SS1.F1.TA1 |
||||||||
ПР318 |
(Ц) |
27,88 |
51 |
5,5*1500 |
M1 |
SS1 |
F1 |
TA1 |
| Модель и типоразмер редуктора | Исполнение вала редуктора | Передаточное число | Обороты на выходном валу редуктора Nвых, об/мин | Мощность и обороты электродвигателя | Монтажное исполнение | Направление выходного вала | Направление выходного фланца | Исполнение с резиновым буфером |
Модели редукторов
Модель редуктора |
Особенности исполнения |
|

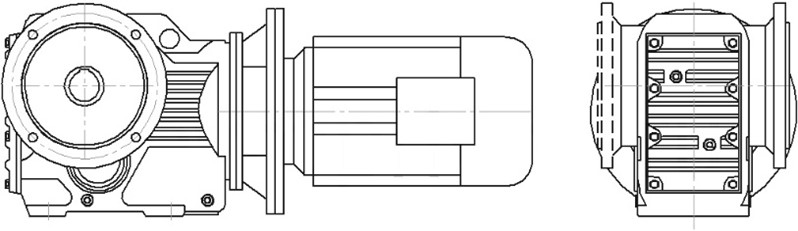

ПР 31 (Ц) |
|
Выходной цилиндрический вал Монтаж редуктора c помощью крепежных отверстий на корпусе редуктора |

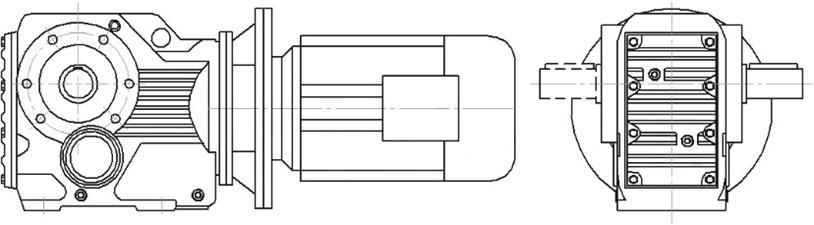

ПР 31 (П) |
|
Полый выходной вал со шпоночным пазом Монтаж редуктора c помощью крепежных отверстий на корпусе редуктора, либо на вал оборудования |
ПР 31 (ФЦ) |
|
Выходной цилиндрический вал Монтаж редуктора с помощью фланца на выходном валу (типоразмер выходного фланца B5) |
ПР 31 (ФП) |
|
Полый выходной вал со шпоночным пазом Монтаж редуктора с помощью фланца на выходном валу (типоразмер выходного фланца B5) |

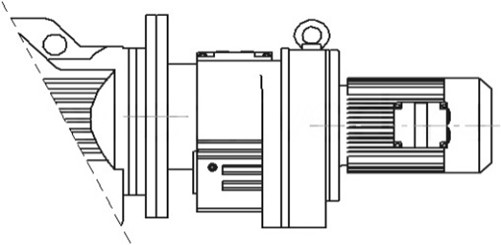

ПР 31..ПР 11 |
|
На редуктор установлен цилиндрический мотор-редукторсерии ПР 11 (вместо электродвигателя) |
Монтажные положение и места установки сапунов
Стандартный корпус
Символ |
Расшифровка |
|
Сапун |
 |
Смотровое окно |
 |
Маслосливная пробка |
Корпус В
Символ |
Расшифровка |
|
|
Сапун |
|
Смотровое окно |
|
Маслосливная пробка |
Редукторы ПР3116 и ПР3118
Символ |
Расшифровка |
|
|
Сапун |
|
Смотровое окно |
|
Маслосливная пробка |
Общее описание и применение
Мотор-редукторы серии ПР3 (аналог серии К) представляют собой коническо-цилиндрические редукторы с жесткой зубчатой передачей, обеспечивающей высокий КПД и долговечность работы.
Их конструкция позволяет передавать высокий крутящий момент при минимальных энергопотерях, что делает их эффективным решением для промышленных задач.
Применение мотор-редукторов серии ПР3:
- Конвейерные системы — используются для привода ленточных и роликовых транспортеров.
- Металлургическая и горнодобывающая промышленность — применяются в дробильном и сортировочном оборудовании.
- Сельскохозяйственная техника — необходимы в зерносушилках, кормораздатчиках и мельницах.
- Лифтовое и подъемное оборудование — требуются в приводах лебедок и подъемников.
- Производственные линии — применяются в упаковочном, смесительном и перерабатывающем оборудовании
Благодаря высокой эффективности, прочному корпусу и удобству монтажа редукторы этой серии успешно применяются в сложных условиях эксплуатации.
Эксплуатационные характеристики
Мотор-редукторы серии ПР3 (аналог К) обладают отличными техническими характеристиками, которые обеспечивают их надежную работу:
- Передаточные числа – от 5,36 до 17550
- Крутящий момент – до 62800 Н·м
- Мощность двигателей – от 0,12 до 200 кВт
- Материал корпуса – чугун (литье повышенной прочности).
- Способы установки – на лапах, фланцевый или насадной монтаж.
- Система смазки — жидкостная (с минеральными маслами), увеличивающая срок службы.
Конструкция редукторов минимизирует потери энергии и снижает уровень шума при эксплуатации, что делает их оптимальным выбором для промышленных предприятий.
Преимущества использования
Выбирая мотор-редукторы серии ПР3, вы получаете:
- Высокую энергоэффективность
Минимальные потери мощности благодаря оптимизированной зубчатой передаче; - Компактность и удобный монтаж
Возможность установки в ограниченном пространстве; - Долговечность
Надежные материалы и прецизионная обработка элементов обеспечивают длительный срок службы; - Широкую сферу применения
Мотор-редукторы этого типа подходят для множества отраслей промышленности; - Простоту в обслуживании
Удобный доступ к компонентам для технического осмотра и ремонта.
Эти преимущества делают редукторы серии ПР3 надежным и экономичным решением для промышленных предприятий.
Наше предложение
Компания "Промышленные редукторы" предлагает мотор-редукторы серии ПР3 с гарантией качества и выгодными условиями сотрудничества.
Мы обеспечиваем:
- Оригинальное оборудование высокого качества.
- Подбор редукторов под индивидуальные задачи клиента.
- Быструю доставку в любой регион.
- Техническую поддержку и консультации.
Обратитесь к нам, и мы поможем вам выбрать оптимальное оборудование для вашего производства!
Ключевые преимущества редукторов серии ПР
Закалённые шестерни - твёрдость 56-62 HRC
Высокочастотная закалка и цементация повышают прочность и износостойкость зубчатых передач.
Идеальная геометрия зацепления - 6-я степень точности
Шлифовка зубьев обеспечивает высокую точность зацепления (6-я степень), снижает шум и вибрации и делает работу редуктора более плавной и стабильной.
Долговечность - 7-10 лет срока службы
Средний срок эксплуатации редукторов серии ПР составляет 7–10 лет
при правильной эксплуатации.
Инженерная поддержка
и документация
Предоставляем 3D-модели, подробную техническую документацию и чертежи
на нашу продукцию - удобно для проектирования, согласований
и замены оборудования.
Команда экспертов
по приводной технике
Наши менеджеры специализируются на подборе редукторов под ваши задачи. В среднем 4 из 5 технических вопросов вы сможете решить напрямую с персональным менеджером. Если ситуация требует более глубокого анализа - мы оперативно подключаем инженера.
Луканина Наталья
Руководитель отдела продаж
Шишук Виктория
Руководитель фронт-линии
Сиражетдинов Дмитрий
Руководитель отдела клиентского сервиса
Снигир Олег
Менеджер по продажам
Киселев Егор
Менеджер по продажам
Друченко Александр
Менеджер по продажам
Новиков Максим
Менеджер по продажам
Тыщенко Иван
Менеджер по продажам
Уржунцев Александр
Менеджер по продажам
Мы не просто продаём редукторы — нам доверяют, потому что решаем задачи быстро и точно
Быстрый и беcплатный подбор редукторов от 1 часа
Расчеты делают инженеры с опытом 10+ лет в отрасли.
Доставка точно в срок
Бесплатно упакуем в усиленную обрешетку
и доставим до терминала ТК.
Гарантия 24 месяцев и полная ответственность за заводской брак
Осуществим ремонт и послепродажное обслуживание.
Вопрос-ответ
Какие меры необходимы для увеличения срока службы редуктора?
Для продления срока службы редуктора рекомендуется соблюдать режимы работы, регулярно проводить техническое обслуживание и использовать рекомендованное масло. Наши редукторы поставляются с инструкциями по обслуживанию, чтобы обеспечить надежную и долговечную работу.
Как выбрать редуктор, подходящий для конкретного оборудования?
При выборе редуктора важно учитывать такие параметры, как мощность, передаточное число, тип нагрузки и условия эксплуатации. Наши специалисты помогут вам подобрать оптимальный редуктор для вашего оборудования, учитывая все особенности и требования.
Читайте наши статьи о мотор-редукторах и их применении
К предприятию по производству химических веществ из Алексина обратились с задачей модернизации мотор-редуктора для мешалок. Заказ включал замену мотора-редуктора с учётом особенностей частотного регулирования, что позволяло не менять конструкцию узла. Это важный момент в поставке — подобрать редуктор по параметрам, чтобы не требовалось переделывать сам узел.
22.01.2026
Клиент из Нижнего Новгорода, специализирующийся на оборудовании для транспортировки нефти, заказал червячные редукторы ПР4130(фц)-40 для запорной арматуры. Редукторы нужны для плановой закупки и являются аналогом итальянского оборудования, который уже успешно использовался на предприятии.
22.01.2026
Редуктор необходим в механических и приводных системах — он передает крутящий момент, изменяет скорость вращения и обеспечивает согласование параметров двигателя и рабочего механизма.
24.12.2025
Итак, рынок редукторов давно вышел за рамки логики "импорт — хорошо, остальное — компромисс". Сегодня отечественные производители предлагают качественные и технологичные решения, соответствующие или превосходящие западные аналоги по ряду параметров.
15.11.2025
При проектировании и эксплуатации промышленного оборудования важно правильно выбрать и рассчитать мотор-редуктор, чтобы обеспечить надежную и эффективную передачу крутящего момента.
30.10.2025
Что такое регулятор оборотов электродвигателя, зачем он нужен и как работает? В этом материале подробно разберемся с ответами на эти вопросы. Выясним, как его подобрать и подключить. Рассмотрим назначение регулятора оборотов, принцип действия и особенности применения для разных типов двигателей — бесколлекторных, синхронных, трехступенчатых и других.
06.10.2025
Подберём редуктор под вашу задачу
80% технических вопросов решаются сразу, при необходимости быстро подключаем инженера.
Оставьте свои контактные данные и наши специалисты свяжутся с вами в течение 15 минут.
Оставьте свои контактные данные и наши специалисты свяжутся с вами в течение 15 минут.
Максим Новиков
Подберёт редуктор под вашу задачу и условия эксплуатации.
