Червячный редуктор: что это, принцип работы и как подобрать

Среди всего многообразия механических передач червячный редуктор занимает особое место это одно из самых распространенных и легко узнаваемых решений среди приводного оборудования. Его используют, когда в ограниченном пространстве требуется реализовать значительное понижение оборотов с одновременным ростом момента на выходном валу. Такие механизмы можно встретить повсюду: на конвейерах и в подъемной технике, на фасовочных линиях пищевых предприятий, в приводах трубопроводной арматуры, везде, где от привода ждут стабильности, малых габаритов и предсказуемой работы под нагрузкой.

Ниже подробно рассмотрим конструкцию червячного редуктора и принцип его работы, взвесим сильные и слабые стороны этого типа передач, разберем пошаговую методику выбора редуктора под конкретное применение, которая позволит оборудованию служить годами без неприятных неожиданностей.

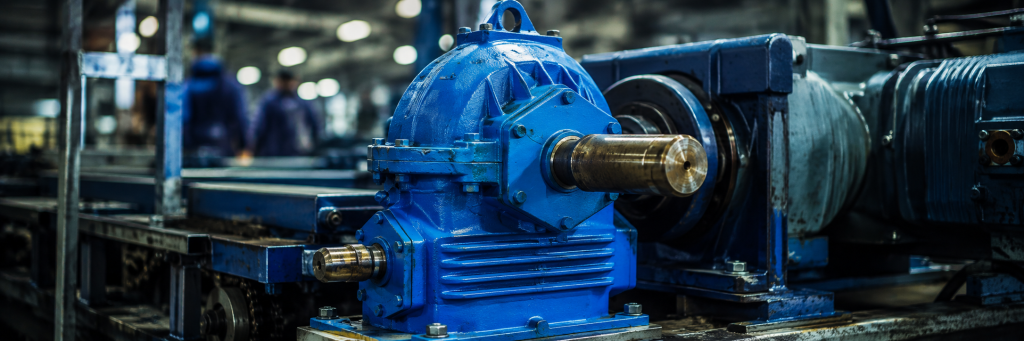

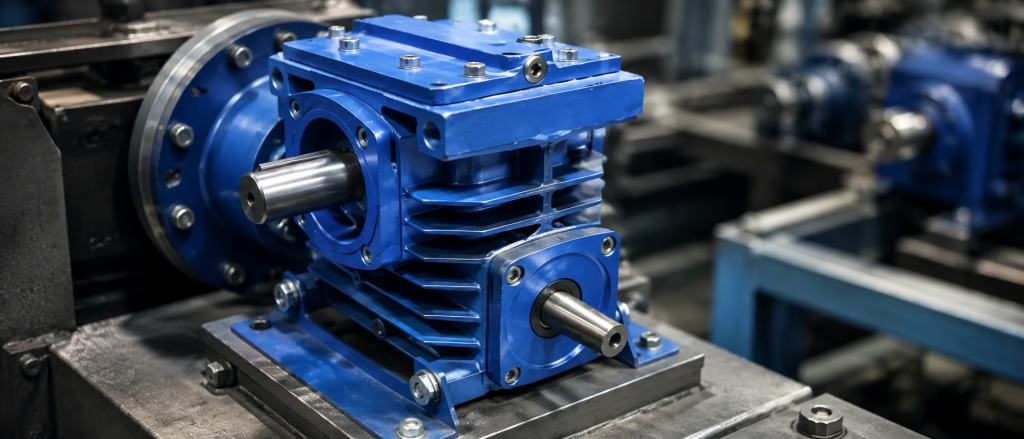

Что представляет собой червячный редуктор

Червячный редуктор - это зубчатый механизм в корпусе, предназначенный для понижения частоты вращения, увеличения крутящего момента и передачи вращения под прямым углом, используя червячную передачу. В процессе передачи скорость вращения падает, а крутящий момент на выходном валу пропорционально возрастает.

Из чего состоит такой редуктор:

• Червяк это по сути винт с резьбой трапецеидального профиля; его можно представить как шестерню, у которой один или несколько зубьев свернуты в спираль вокруг вала.
• Червячное колесо это зубчатое колесо, рабочий венец которого изготовлен из материала с низким коэффициентом трения (чаще всего это бронза).
• Корпус сварной либо литой; задает точную геометрию расположения осей передачи и одновременно выполняет функцию резервуара для масла.
• Подшипниковые опоры принимают на себя осевые и радиальные усилия, действующие на валы.
• Манжетные уплотнения исключают вытекание смазки наружу и проникновение пыли и влаги внутрь механизма.

Принципиальное отличие компоновки - оси червяка и колеса скрещиваются под прямым углом (90°), тогда как в цилиндрических передачах валы располагаются параллельно друг другу.

Как работает червячная передача

В основе лежит винтовой принцип: червяк действует как винт, а зубчатый венец колеса выполняет роль своеобразной «гайки». Вращаясь, витки червяка последовательно проталкивают зубья колеса, и оно проворачивается - но со скоростью в разы (а то и в десятки раз) меньшей, чем скорость червяка.

Несколько понятий, важных для понимания работы передачи:

• Угол подъема винтовой линии червяка. От него зависит баланс между скольжением и качением в зоне контакта: малый угол усиливает самотормозящий эффект, но одновременно снижает коэффициент полезного действия.
• Заходность червяка. Червяк с одним заходом обеспечивает максимальное понижение оборотов в одной ступени, но с невысоким КПД; варианты с двумя, тремя или четырьмя заходами эффективнее по КПД, однако дают меньшее передаточное отношение.
• Самоторможение. Если угол подъёма витка достаточно мал, передача становится необратимой: после остановки двигателя нагрузка не сможет провернуть выходной вал в обратном направлении. Именно поэтому червячные передачи так ценят в лебедках, грузоподъемных устройствах, механизмах ворот и приводах задвижек - там, где самопроизвольное движение под весом груза недопустимо.

Есть и принципиальное отличие от цилиндрических зубчатых пар: контакт витка червяка с зубом колеса сопровождается интенсивным трением скольжения. Отсюда вытекают и достоинства передачи (мягкая, тихая работа), и ее слабые места - тепловыделение, пониженный КПД и повышенные требования к смазочным материалам.

Классификация червячных редукторов

Конструктивно эти механизмы принято разделять по нескольким признакам.

По взаимному положению червяка и колеса:

• червяк снизу;
• червяк сверху;
• боковая компоновка червяка.

Выбор компоновки сказывается на том, как смазывается зацепление, и насколько удобно вписать редуктор в конкретную машину.

По количеству ступеней:

• одноступенчатые червячные редукторы - самый массовый вариант; типичный диапазон передаточных отношений - примерно от 1:5 до 1:100;
• двухступенчатые червячные редукторы (две червячные пары либо комбинации с конической или цилиндрической ступенью) - применяются, когда стандартного диапазона недостаточно и обороты нужно понизить ещё сильнее.

По типу корпуса:

• неразъемный выигрывает в компактности, но затрудняет ремонтные работы;
• разъёмный облегчает доступ к передаче при обслуживании и замене изношенных узлов.

Отдельного упоминания заслуживают червячные мотор-редукторы - агрегаты, в которых двигатель и редуктор объединены в простую конструкцию (в большинстве случаев это просто скрутка двигателя и редуктора, можно в любой момент разъединить). Такая компоновка сокращает время монтажа, уменьшает общие габариты привода и особенно востребована в конвейерном оборудовании, смесителях и дозирующих устройствах.

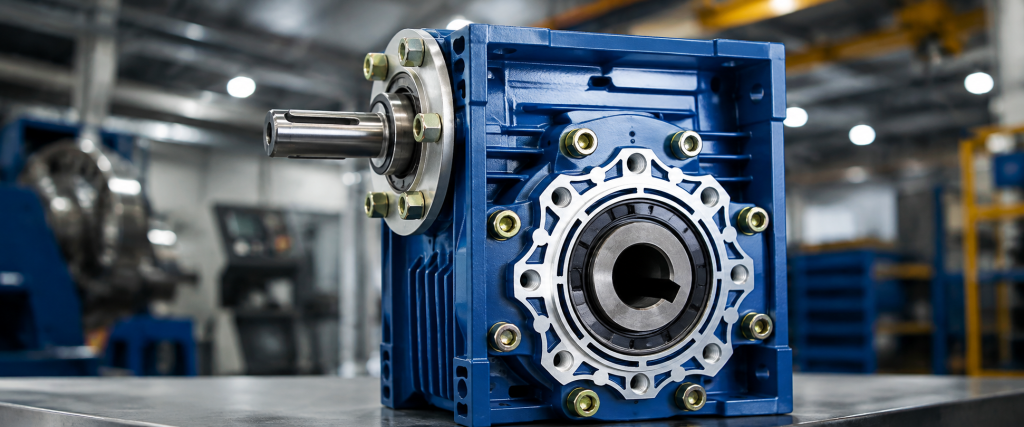

Сильные и слабые стороны червячных передач

Достоинства:

• малые габариты при высоком передаточном отношении: задачу, для которой цилиндрическому редуктору понадобилось бы две-три ступени, червячная пара решает одной;
• тихая и плавная работа - следствие скользящего контакта в зацеплении;
• способность к самоторможению - незаменимое свойство для подъемной техники;
• цена, как правило, ниже, чем у всех других типов редукторов со сходными параметрами;
• несложное обслуживание и простая замена.

Недостатки:

• КПД уступает цилиндрическим и планетарным передачам: трение скольжения превращает часть подводимой энергии в тепло;
• при продолжительной работе под высокой нагрузкой корпус заметно греется,  тепловой режим приходится контролировать, а в отдельных случаях организовывать принудительный обдув;
• бронзовый венец колеса ускоренно изнашивается при дефиците смазки или систематических перегрузках;
• ограниченная передаваемая мощность: ниша червячных редукторов это приводы малой и средней мощности, а для тяжёлых энергонасыщенных машин обычно выбирают цилиндрические либо планетарные редукторы.

Из каких материалов изготавливают детали передачи

Ресурс червячной пары определяется грамотным подбором пары материалов.

Червяк выполняют из легированных сталей (типичные марки - 40Х, 20Х, 18ХГТ и их аналоги), после чего рабочие поверхности витков закаливают и шлифуют. Результат - твердая, стойкая к истиранию поверхность.

Венец колеса классически делают из бронзы. Марки бронзы БрОФ10-1, БрО10Ф1. Оловянные - лучшие антифрикционные свойства, высокие скорости БрОНФ, БрОЦС. Оловянно-цинковые - универсальные, умеренные нагрузки БрАЖ9-4, БрАЖН.  Алюминиево-железистые - прочнее, но для малых скоростей скольжения. Этот сплав отличается низким трением в паре со сталью и хорошо «притирается» к червяку в процессе обкатки. В передачах с небольшими нагрузками допускается применение чугуна.

Корпуса отливают из чугуна, а для легких компактных мотор-редукторов - из алюминиевых сплавов; от материала зависят масса агрегата и эффективность отвода тепла.

Пара «закалённая сталь + бронза» подобрана осознанно: износ неизбежен, и логично, чтобы быстрее вырабатывался тот элемент, который проще и дешевле заменить, то есть колесо, а не червяк.

Параметры, определяющие выбор редуктора

Чтобы корректно подобрать червячный редуктор, потребуется проанализировать целый ряд характеристик:

• передаточное отношение (i) - во сколько раз обороты входного вала выше оборотов выходного;
• выходной крутящий момент - главный показатель, характеризующий нагрузочную способность агрегата;
• скорости вращения обоих валов (об/мин);
• КПД - у одноступенчатых червячных передач он ниже, чем у цилиндрических, и заметно меняется в зависимости от передаточного числа и угла подъема витка;
• допустимые консольные (радиальные) и осевые нагрузки на валы - принципиальны, если на вал будет насажен шкив, звездочка или муфта;
• режим эксплуатации и сервис-фактор - отражает длительность включений, характер нагрузки (плавная или ударная), частоту пусков;
• монтажное исполнение - установка на лапах, фланцевый вариант, версия с полым выходным валом.

Пошаговая методика подбора червячного редуктора

Шаг 1. Найти требуемые момент и мощность. Исходная точка - параметры приводимого механизма: какое усилие или момент нужно обеспечить на выходе и с какой скоростью должен вращаться выходной вал редуктора .

Шаг 2. Вычислить передаточное отношение. Оно равно отношению частоты вращения вала двигателя к нужной частоте вращения выходного вала.

Шаг 3. Проанализировать среду эксплуатации. Климатические условия, запыленность, влажность, контакт с химически активными веществами, необходимость взрывозащищенного исполнения (актуально для химических и нефтегазовых объектов), всё это определяет вариант корпуса, состав смазки и тип уплотнений.

Шаг 4. Определить режим нагружения и сервис-фактор. Продолжительность включения (ПВ), число стартов в час, присутствие ударов и реверсивных нагрузок диктуют выбор типоразмера - нередко приходится закладывать запас по моменту сверх расчетной величины.

Шаг 5. Выбрать монтажную схему и исполнение валов. Заранее решите, каким образом редуктор будет закреплён на раме или станине и как он соединится с механизмом: муфтой, цепной передачей, посадкой на полый вал со шпонкой и т.п.

Шаг 6. Проверить тепловой режим. Если агрегат будет работать непрерывно (ПВ 100%) и с высокой нагрузкой, необходимо убедиться, что корпус в состоянии рассеять выделяющееся тепло. В противном случае выход один: либо принудительное охлаждение, либо редуктор на типоразмер больше.

Где применяются червячные редукторы

Сочетание компактности, тихой работы и самотормозящего эффекта обеспечило червячным редукторам широкую востребованность:

• транспортирующие и конвейерные линии складов и производств;
• грузоподъемная техника - тали, лебёдки, подъёмные платформы (самоторможение страхует от неконтролируемого опускания груза);
• упаковочное и пищевое оборудование - мешалки, дозирующие узлы, линии фасовки;
• коммунальные и дорожно-строительные машины;
• вспомогательные механизмы и станки машиностроительных и металлургических производств.

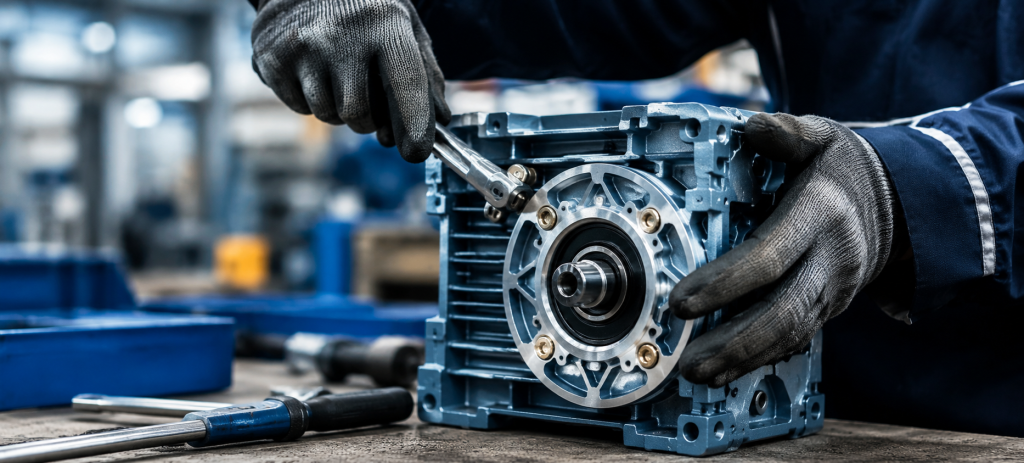

Правила эксплуатации и обслуживания

От культуры эксплуатации напрямую зависит, сколько прослужит редуктор:

• Смазка. В червячных передачах используют специализированные редукторные масла с противозадирными присадками - они рассчитаны на работу в условиях интенсивного скольжения. Марку и вязкость выбирают по указаниям изготовителя с учетом нагрузки и температурных условий.
• Интервалы замены масла. Определяются эксплуатационной документацией конкретной модели и корректируются в зависимости от интенсивности работы.
• Мониторинг температуры. Систематическая проверка нагрева корпуса (мануально и приборами) позволяет вовремя заметить перегрузку или нехватку смазки.
• Диагностические признаки износа. Возросший шум, вибрация, ощутимый люфт выходного вала, металлические частицы в масле - повод немедленно проверить состояние червячной пары.

Наиболее частые эксплуатационные ошибки, «убивающие» редуктор раньше срока: систематическая работа сверх паспортной нагрузки, заливка неподходящего масла, пропуск регламентных ТО, монтаж без учета фактических условий теплоотвода.

Сравнение с другими типами редукторов

Итог: червячная схема будет оптимальным выбором если требуется: в тесном пространстве большое понижение оборотов, тихая работа, умеренная мощность привода и самоторможение. Если же во главе угла стоят максимальный КПД и передача значительной мощности в непрерывном режиме - разумнее присмотреться к цилиндрическому или планетарному варианту.

Почему стоит остановиться на червячных редукторах ООО Промышленные редукторы

Компания ООО Промышленные редукторы - производитель промышленных редукторов, в том числе червячных, контролирующий качество на каждой стадии: от входного контроля материалов до испытаний готовой продукции. В числе наших преимуществ:

• выпуск как стандартных типоразмеров, так и агрегатов по индивидуальному техническому заданию (нестандартные передаточные числа, размеры валов, варианты крепления);
• применение проверенных временем материалов для червяка и бронзового венца, гарантирующих заявленный ресурс;
• инженерное сопровождение на стадии выбора: специалисты рассчитают нужный момент с учетом исходных данных и порекомендуют подходящий типоразмер под вашу задачу;
• гарантия на продукцию и сервисная поддержка на протяжении всего срока эксплуатации.

Червячные мотор-редукторы серии ПР4 от компании «Промышленные редукторы»

Одноступенчатые червячные мотор-редукторы ПР4 - это собственная разработка челябинской компании «Промышленные редукторы», выполненная как полноценный аналог широко распространенной серии NMRV, но с выгодным ценообразованием отечественного производителя и быстрой доставкой по России.

Линейка типоразмеров и технические данные

Серия охватывает 9 типоразмеров, от миниатюрного ПР430, до крупного ПР4150 и тем самым перекрывает практически весь спектр применений.

Сводные параметры серии:

• передаточные отношения одной ступени: от 7,5 до 100;
• КПД: до 90%;
• температурный диапазон эксплуатации: от −40°С до +50°С;
• масса: от 0,7 кг (модель ПР430) до 84 кг (модель ПР4150).

Особенности конструкции и доступные исполнения

• Выходной вал с выходом на обе стороны - на выходной вал энкодеры и тормозные устройства ставятся в специфических случаях. в большинстве своем эти опции устанавливаются на двигатель.
• Цилиндрическая входная предступень (для исполнений ПР063/440…ПР090/4130) - увеличивает суммарное передаточное отношение без значительного роста габаритов.
• Двухступенчатые комбинации (ПР430/440, ПР430/450, ПР430/463, ПР440/475, ПР440/490, ПР450/4110, ПР463/4130, ПР463/4150) - для приложений, где требуются особо низкие выходные обороты.
• Фланцы под двигатели стандарта IEC - от 56B5/56B14 до 160B5; позволяют установить двигатели большинства брендов.
• Выходной присоединительный фланец (варианты FA/FB) - крепление редуктора/мотор-редуктора без опоры на лапы корпуса.
• Реактивная штанга - предотвращает проворачивание редуктора/мотор-редуктора при установке непосредственно на вал оборудования.

Развитая система условных обозначений при заказе позволяет однозначно указать положение при монтаже, ориентацию вала, наличие фланца и резинового демпфера.

Области применения

Мотор-редукторы серии ПР4 работают в тех же сферах, что и червячные редукторы в целом:

• транспортёры и конвейерные комплексы;
• подъёмные и перемещающие механизмы;
• пищевые производства и металлообработка;
• насосные агрегаты и вентиляционные установки.

Аргументы в пользу ПР4 вместо импортного NMRV

• Полная взаимозаменяемость с мотор-редукторами Motovario - совместимость посадочных размеров и валов на уровне 95%, без доработок.
• Стоимость на 30–40% ниже зарубежных аналогов при сравнимом уровне качества.
• Изготовление за 3–7 дней - решающий фактор при аварийной замене привода на действующем производстве.
• Шестерни с закалкой до 56–62 HRC и шлифованные зубья 6-й степени точности - меньше шума и вибраций, больше ресурс.
• Средний срок службы - 7–10 лет при соблюдении паспортных режимов.
• Гарантия сроком до 24 месяцев плюс постгарантийное обслуживание, включая ремонт.

Порядок заказа

Доступна поставка как мотор-редуктора в сборе, так и отдельно редукторной части без двигателя - этот вопрос уточняется у менеджера. Инженеры компании бесплатно подберут типоразмер по вашим данным о нагрузке, оборотах и схеме монтажа - достаточно предоставить паспортные характеристики заменяемого агрегата либо тех требования нового проекта.

Заключение

Червячный редуктор это проверенное и экономически оправданное решение для множества промышленных применений, где нужен компактный привод с большим понижением оборотов, мягкой работой и, если требуется, необратимостью передачи. Грамотный подбор с учетом момента, режима работы, нагрузки, внешних условий и способа установки обеспечит длительную безотказную работу без незапланированных простоев производства.

Нужна помощь с подбором редуктора под вашу задачу? Инженеры ООО Промышленные редукторы проконсультируют и предложат оптимальный вариант.
