Плоско-цилиндрические мотор-редукторы серии ПР (Аналог серии F)

Возможна поставка только редукторной части без электродвигателя. Уточняйте у менеджеров более подробную информацию.

Плоские мотор-редукторы серии ПР2 — это надежное и производительное оборудование для передачи крутящего момента с высокой эффективностью.

Компактный дизайн, прочная конструкция и широкий диапазон передаточных чисел делают их подходящими для промышленного применения.

Товары

Таблица выбора и технические характеристики

Габаритные и присоединительные размеры

Условные обозначения

3D модель

Плоско-цилиндрические мотор-редукторы серии ПР (Аналог серии F)

Мотор-редуктор ПР 214

Мощность двигателя: от 0.12 до 3 кВт

Обороты на выходе n вых: от 4.6 до 157 об/мин

Крутящий момент на вых. валу Тном: от 102 до 435 Нхм

Передаточное число: от 9 до 190.8 U

Мотор-редуктор ПР 215

Мощность двигателя: от 0.12 до 5.5 кВт

Обороты на выходе n вых: от 4.4 до 276 об/мин

Крутящий момент на вых. валу Тном: от 113 до 665 Нхм

Передаточное число: от 5.2 до 199.7 U

Мотор-редуктор ПР 216

Мощность двигателя: от 0.12 до 5.5 кВт

Обороты на выходе n вых: от 3.8 до 360 об/мин

Крутящий момент на вых. валу Тном: от 107 до 920 Нхм

Передаточное число: от 4 до 229 U

Мотор-редуктор ПР 217

Мощность двигателя: от 0.18 до 11 кВт

Обороты на выходе n вых: от 3.1 до 336 об/мин

Крутящий момент на вых. валу Тном: от 215 до 1790 Нхм

Передаточное число: от 4.3 до 281.7 U

Мотор-редуктор ПР 218

Мощность двигателя: от 0.37 до 22 кВт

Обороты на выходе n вых: от 2.5 до 356 об/мин

Крутящий момент на вых. валу Тном: от 485 до 3230 Нхм

Передаточное число: от 4.1 до 270.7 U

Мотор-редуктор ПР 219

Мощность двигателя: от 0.55 до 30 кВт

Обороты на выходе n вых: от 2.5 до 321 об/мин

Крутящий момент на вых. валу Тном: от 890 до 5000 Нхм

Передаточное число: от 4.6 до 276.8 U

Мотор-редуктор ПР 2110

Мощность двигателя: от 0.75 до 45 кВт

Обороты на выходе n вых: от 2.7 до 236 об/мин

Крутящий момент на вых. валу Тном: от 1500 до 19400 Нхм

Передаточное число: от 6.2 до 254.4 U

Мотор-редуктор ПР 2112

Мощность двигателя: от 4 до 90 кВт

Обороты на выходе n вых: от 4.2 до 316 об/мин

Крутящий момент на вых. валу Тном: от 1610 до 14700 Нхм

Передаточное число: от 4.7 до 170.8 U

Мотор-редуктор ПР 2115

Мощность двигателя: от 5.5 до 200 кВт

Обороты на выходе n вых: от 2.7 до 125 об/мин

Крутящий момент на вых. валу Тном: от 3900 до 22500 Нхм

Передаточное число: от 11.9 до 267.4 U

Мотор-редуктор ПР 213

Мощность двигателя: от 0.12 до 3 кВт

Обороты на выходе n вых: от 7 до 374 об/мин

Крутящий момент на вых. валу Тном: от 3.5 до 245 Нхм

Передаточное число: от 3.8 до 128.5 U

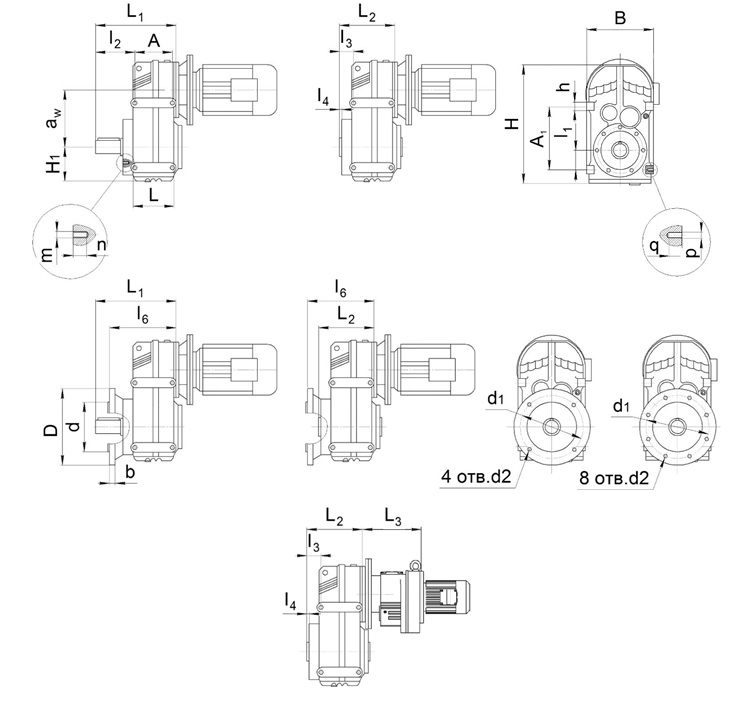

Foto_21_8

Габарит редуктора	L₁	L₂	L₃	B	H	a_w	H₁	A	A₁	h	L	m x n	p x q
ПР 213	160	110	-	165	252	112	78	77	115	20	95	M8 x 11	M8 x 11
ПР 214	193	133	-	180	269	128.1	77	93	145	20	109	M8 x 11	M10 x 15
ПР 215	221	150	-	200	317	136	93	102	170	25	126	M12 x 17	M12 x 17
ПР 215 / 113	221	150	165	200	317	136	93	102	170	25	126	M12 x 17	M12 x 17
ПР 216	242	161	-	212	342	159.5	97	112	190	25	131	M12 x 17	M12 x 17
ПР 216 / 113	242	161	165	212	342	159.5	97	112	190	25	131	M12 x 17	M12 x 17
ПР 217	294	193	-	270	426	200	121	140	240	35	165	M12 x 17	M16 x 26
ПР 217 / 113	294	193	157	270	426	200	121	140	240	35	165	M12 x 17	M16 x 26
ПР 218	344	224	-	330	531	246.7	152	165	310	40	195	M16 x 26	M16 x 26
ПР 218 / 115	344	224	187	330	531	246.7	152	165	310	40	195	M16 x 26	M16 x 26
ПР 219	416	274	-	400	623	285	178	205	350	50	240	M16 x 26	M20 x 28
ПР 219 / 115	416	274	187	400	623	285	178	205	350	50	240	M16 x 26	M20 x 28
ПР 2110	484	312	-	450	717	332.4	200	220	400	60	260	М20 х 28	M24 x 36
ПР 2110 / 117	484	312	247	450	717	332.4	200	220	400	60	260	М20 х 28	M24 x 36
ПР 2112	585	373	-	530	856	382.6	236	270	450	70	316	М20 х 28	M30 x 45
ПР 2112 / 117	585	373	232	530	856	382.6	236	270	450	70	316	М20 х 28	M30 x 45
ПР 2112 / 118	585	373	280	530	856	382.6	236	270	450	70	316	М20 х 28	M30 x 45
ПР 2115	662	455	-	660	1021	447	286	310	540	80	364	М24 х 36	M36 x 55
ПР 2115 / 119	662	455	325	660	1021	447	286	310	540	80	364	М24 х 36	M36 x 55

Габарит редуктора	l₁	l₂	l₃	l₄	l₆	D	d	b	d₁	4 отв. d₂	8 отв. d₂
ПР 213	31	72.5	22.5	0.5	134	160	110j6	10	130	9	-
ПР 214	43	91	31	1	158	200	130j6	12	165	11	-
ПР 215	55	104.5	33.5	1	173	250	180j6	15	215	13.5	-
ПР 216	60	118.5	37	1	184	250	180j6	15	215	13.5	-
ПР 217	70	137.5	36.5	1	230	300	230j6	16	265	13.5	-
ПР 218	100	163	43	1	254	350	250j6	18	300	17.5	-
ПР 219	120	190.5	48.5	1	316	450	350j6	22	400	-	17.5
ПР 2110	125	241.5	69.5	2.5	353	450	350j6	22	400	-	17.5
ПР 2112	142	291	79.25	2.5	433	550	450j6	25	500	-	17.5
ПР 2115	170	325	118	7	515	660	550j6	28	600	-	22

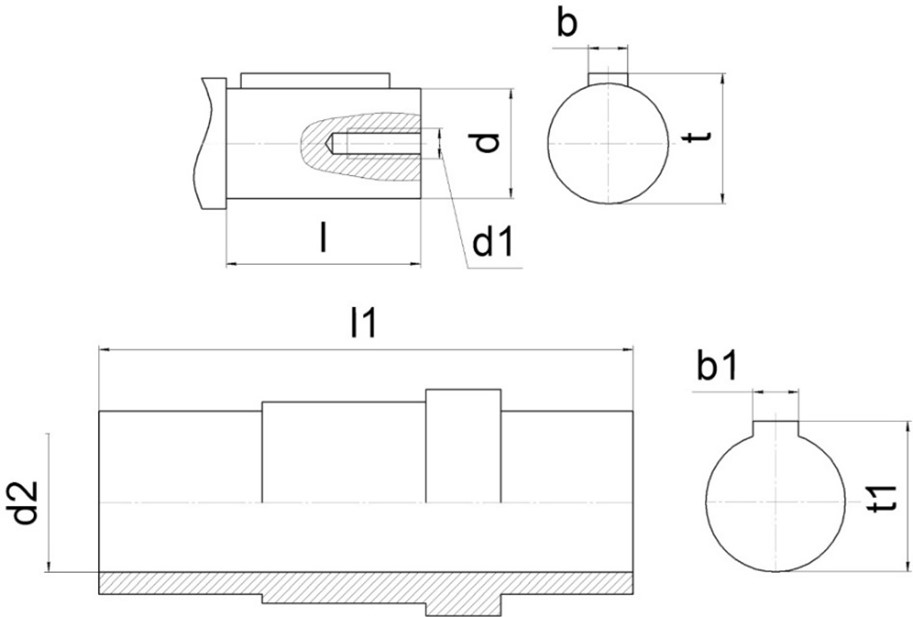

- цилиндрический выходной вал (полый, цельный)

Foto_21_9

Габарит редуктора	l	d	d1	b	t	l1	d2	b1	t1
ПР 213	50	25k6	M10	8	28	120	30H7	8	33.3
ПР 214	60	30k6	M10	8	33	150	35H7	10	38.3
ПР 215	70	35k6	M12	10	38	166	40H7	12	43.3
ПР 216	80	40k6	M16	12	43	180	40H7	12	43.3
ПР 217	100	50k6	M16	14	53.5	210	50H7	14	53.8
ПР 218	120	60k6	M20	18	64	240	60H7	18	64.4
ПР 219	140	70k6	M20	20	74.5	300	70H7	20	74.9
ПР 2110	170	90k6	M24	25	95	350	90H7	25	95.4
ПР 2112	210	110k6	M24	28	116	410	100H7	28	106.4
ПР 2115	210	120k6	M24	32	127	500	120H7	32	127.4

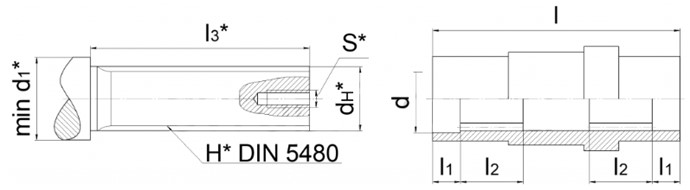

- полый выходной вал со шлицевым пазом

Foto_21_10

Габарит редуктора	l	l1	l2	l3*	d1*	H*	d_H*	S*
ПР 213	120	18	25	85	37 ^+0,1	30х1,25х30х22	33,03 _-0,03	М10
ПР 214	150	18	32	115	37 ^+0,1	35х2х30х16	38,92 _-0,03	М10
ПР 215	166	18	32	130	37 ^+0,1	35х2х30х16	38,92 _-0,03	М10
ПР 216	180	25	42	130	47 ^+0,1	45х2х30х21	48,85 _-0,03	М16
ПР 217	210	23	52	160	55 ^+0,1	50х2х30х24	54,13 _-0,03	М16
ПР 218	240	25	62	180	72 ^+0,1	65х2х30х31	68,96 _-0,04	М20
ПР 219	300	25	72	240	72 ^+0,1	70х2х30х34	74,15 _-0,04	М20
ПР 2110	350	26	89	290	90 ^+0,1	85х3х30х27	90,99 _-0,04	М20

*размер для справки, вал в комплект поставки не входит

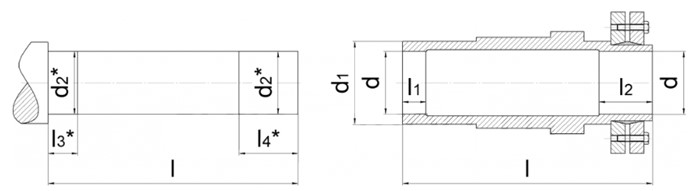

- полый гладкий выходной вал со стяжной муфтой

Foto_21_11

Габарит редуктора	l	l1	l2	d	d1	l3*	l4*	d2*
ПР 213	146	20	31	30H7	45	25	36	30h6
ПР 214	177	20	32	35H7	50	25	37	35h6
ПР 215	195	20	26	40H7	55	25	31	40h6
ПР 216	208	20	38	40H7	55	25	43	40h6
ПР 217	241	30	36	50H7	70	35	41	50h6
ПР 218	281	40	41	65H7	85	45	46	65h6
ПР 219	345	50	55	75H7	95	55	60	75h6
ПР 2110	405	60	65	95H7	118	70	75	95h6
ПР 2112	485	70	85	105H7	135	80	90	105h6
ПР 2115	580	80	90	125H7	155	90	100	125h6

*размер для справки, вал в комплект поставки не входит

- размеры крепежных отверстий на выходном валу редукторов

Foto_21_17

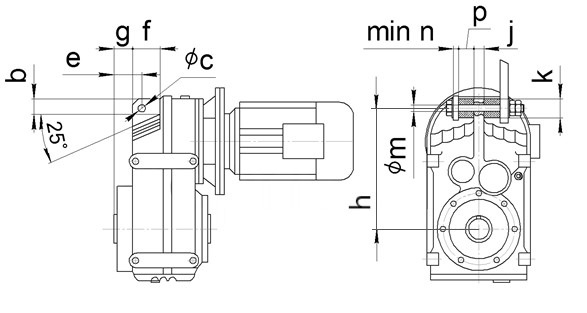

- размеры крепежного уха на корпусе редуктора

Foto_21_13

Габарит редуктора	b	c	e	g	h	f	j	k	m	n	p
ПР 213	30	14	31,5	15	158	46	15	40	12.5	5	20
ПР 214	22	14	32	12	170	64	15	40	12.5	5	20
ПР 215	31	14	40,5	19.5	198	60	16	40	12.5	5	20
ПР 216	40	14	41	21	218	65	18	40	12.5	5	20
ПР 217	49	22	50	28	278	69	20	60	21	10	30
ПР 218	57	22	62	32	346	79	28	60	21	10	30
ПР 219	88	26	70	34	395	104	30	80	25	12	40
ПР 2110	108	26	88	57	485	100	35	80	25	12	40
ПР 2112	138	33	110	66	550	125	40	100	32	15	60
ПР 2115	170	33	150	98	660	140	45	100	32	15	60

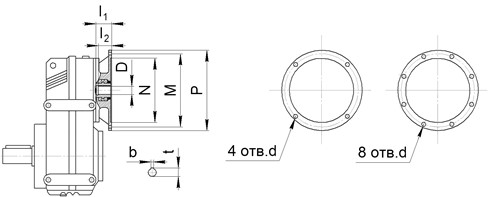

- размеры присоединительных фланцев под двигатель

Foto_21_14

Габарит	*PAM ( может выступать за габарит редуктора)**	N	M	P	l₁	D	l₂	t	b	4 отв. d	8 отв. d
ПР 213 ПР 214	63B5	95	115	140	50	11	23	12.8	4	M8	-
ПР 213 ПР 214	71B5*	110	130	160	54	14	30	16.3	5	M8	-
ПР 213 ПР 214	80B5*	130	165	200	69	19	40	21.8	6	M10	-
ПР 213 ПР 214	90B5*	130	165	200	69	22/24	50	24.5/27.3	6/8	M10	-
ПР 215 ПР 216	63B5	95	115	140	50	11	23	12.8	4	M8	-
ПР 215 ПР 216	71B5	110	130	160	54	14	30	16.3	5	M8	-
ПР 215 ПР 216	80B5	130	165	200	69	19	40	21.8	6	M10	-
ПР 215 ПР 216	90B5	130	165	200	69	22/24	50	24.5/27.3	6/8	M10	-
ПР 215 ПР 216	100B5* 112B5*	180	215	250	81	28	60	31.3	8	M12	-
ПР 217	63B5	95	115	140	50	11	23	12.8	4	M8	-
ПР 217	71B5	110	130	160	54	14	30	16.3	5	M8	-
ПР 217	80B5	130	165	200	69	19	40	21.8	6	M10	-
ПР 217	90B5	130	165	200	69	22/24	50	24.5/27.3	6/8	M10	-
ПР 217	100B5* 112B5*	180	215	250	81	28	60	31.3	8	M12	-
ПР 217	132B5*	230	265	300	92	38	80	41.3	10	M12	-
ПР 218	80B5	130	165	200	69	19	40	21.8	6	M10	-
ПР 218	90B5	130	165	200	69	22/24	50	24.5/27.3	6/8	M10	-
ПР 218	100B5112B5	180	215	250	81	28	60	31.3	8	M12	-
ПР 218	132B5	230	265	300	92	38	80	41.3	10	M12	-
ПР 218	160B5*	250	300	350	125	42	110	45.3	12	M16	-
ПР 218	180B5*	250	300	350	125	48	110	51.8	14	M16	-
ПР 219	100B5112B5	180	215	250	81	28	60	31.3	8	M12	-
ПР 219	132B5	230	265	300	92	38	80	41.3	10	M12	-
ПР 219	160B5	250	300	350	125	42	110	45.3	12	M16	-
ПР 219	180B5	250	300	350	125	48	110	51.8	14	M16	-
ПР 219	200B5	300	350	400	144	55	110	59.3	16	M16	-
ПР 219	225B5*	350	400	450	159	60	140	64.4	18	-	M16
ПР 2110	100B5112B5	180	215	250	81	28	60	31.3	8	M12	-
ПР 2110	132B5	230	265	300	92	38	80	41.3	10	M12	-
ПР 2110	160B5	250	300	350	124	42	110	45.3	12	M16	-
ПР 2110	180B5	250	300	350	124	48	110	51.8	14	M16	-
ПР 2110	200B5	300	350	400	144	55	110	59.3	16	M16	-
ПР 2110	225B5	350	400	450	159	60	140	64.4	18	-	M16
ПР 2112	132B5	230	265	300	92	38	80	41.3	10	M12	-
ПР 2112	160B5	250	300	350	124	42	110	45.3	12	M16	-
ПР 2112	180B5	250	300	350	124	48	110	51.8	14	M16	-
ПР 2112	200B5	300	350	400	144	55	110	59.3	16	M16	-
ПР 2112	225B5	350	400	450	159	60	140	64.4	18	-	M16
ПР 2112	250B5	450	500	550	336	65	140	69.4	18	-	M16
ПР 2112	280B5	450	500	550	336	75	140	79.9	20	-	M16
ПР 2115	160B5	250	300	350	124	42	110	45.3	12	M16	-
ПР 2115	180B5	250	300	350	124	48	110	51.8	14	M16	-
ПР 2115	200B5	300	350	400	144	55	110	59.3	16	M16	-
ПР 2115	225B5	350	400	450	254	60	140	64.4	18	-	M16
ПР 2115	250B5	450	500	550	328	65	140	69.4	18	-	M16
ПР 2115	280B5	450	500	550	328	75	140	79.9	20	-	M16

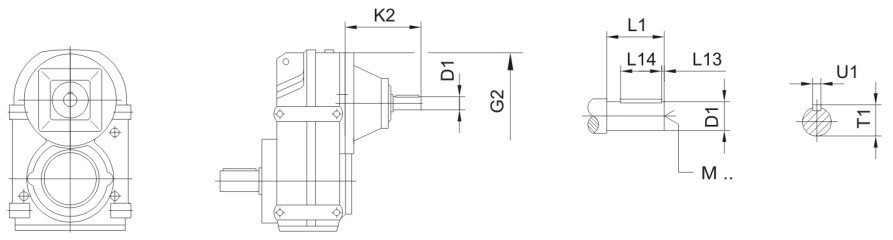

- размеры цилиндрического входного вала

- размеры малого выходного фланца

G2

K2

D1

L1

L13

L14

T1

U1

M

ПР 213 AD1 120 102 16 40 4 32 18 5 М5

ПР 213 AD2 120 130 19 40 4 32 21,5 6 М6

ПР 214 AD1 120 102 16 40 4 32 18 5 М5

ПР 214 AD2 120 130 19 40 4 32 21,5 6 М6

ПР 215 AD2 160 123 19 40 4 32 21,5 6 М6

ПР 215 AD3 160 159 24 50 5 40 27 8 М8

ПР 216 AD2 160 123 19 40 4 32 21,5 6 М6

ПР 216 AD3 160 159 24 50 5 40 27 8 М8

ПР 217 AD2 200 116 19 40 4 32 21,5 6 М6

ПР 217 AD3 200 151 24 50 5 40 27 8 М8

ПР 217 AD4 200 224 38 80 5 70 41 10 М12

ПР 218 AD2 250 111 19 40 4 32 21,5 6 М6

ПР 218 AD3 250 165 28 60 5 50 31 8 М10

ПР 218 AD4 250 219 38 80 5 70 41 10 М12

ПР 218 AD5 250 292 42 110 10 70 45 12 М16

ПР 219 AD3 300 151 28 60 5 50 31 8 М10

ПР 219 AD4 300 214 38 80 5 70 41 10 М12

ПР 219 AD5 300 287 42 110 10 70 45 12 М16

ПР 219 AD6 300 324 48 110 10 80 51,5 14 М16

ПР 2110 AD3 350 145 28 60 5 50 31 8 М10

ПР 2110 AD4 350 208 38 80 5 70 41 10 М12

ПР 2110 AD5 350 281 42 110 10 70 45 12 М16

ПР 2110 AD6 350 321 48 110 10 80 51,5 14 М16

ПР 2112 AD4 450 193 38 80 5 70 41 10 М12

ПР 2112 AD5 450 266 42 110 10 70 45 12 М16

ПР 2112 AD6 450 306 48 110 10 80 51,5 14 М16

ПР 2112 AD7 450 345 55 110 10 90 59 16 М20

ПР 2112 AD8 450 383 70 140 15 110 74,5 20 М20

ПР 2115 AD5 550 258 42 110 10 70 45 12 М16

ПР 2115 AD6 550 298 48 110 10 80 51,5 14 М16

ПР 2115 AD7 550 292 55 110 10 90 59 16 М20

ПР 2115 AD8 550 374 70 140 15 110 74,5 20 М20

Габарит редуктора

d

D

b

n

m

ПР 213
80j6 110 11.5 11 M8

ПР 214
80j6 120 11 11 M8

ПР 215
105j6 155 12 17 M12

ПР 216
105j6 155 12 17 M12

ПР 217
125j6 170 14 17 M12

ПР 218
155j6 215 15 26 M16

ПР 219
180j6 260 18 26 M16

ПР 2110
210j6 304 22 28 M20

ПР 2112
250j6 350 30 28 M20

ПР 2115
290j6 400 28 36 M24

Условные обозначения

Мотор-редуктор ПР 219 (Ц) - 3,0 - 223,88 -0,55x750. M1.TA

ПР219

(Ц)

3,0

223,88

0,55х750

M1

TA

Модель и типоразмер редуктора Исполнение редуктора Передаточное число Обороты на выходном валу редуктора Nвых, об/мин Мощность и обороты электродвигателя Монтажное исполнение Исполнение с резиновым буфером

Модели редукторов

Модель редуктора

Особенности исполнения

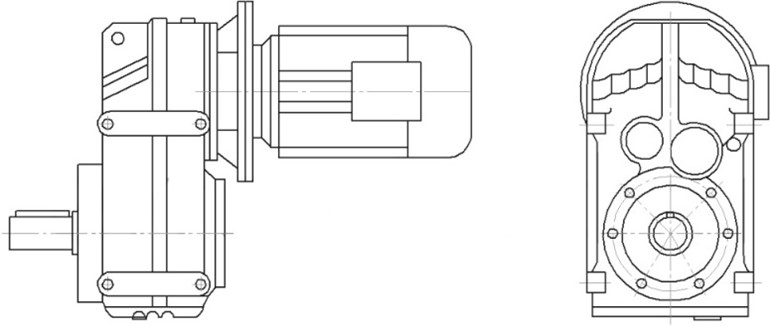

ПР 21 (Ц)

Выходной цилиндрический вал

Монтаж редуктора c помощью крепежных отверстий на корпусе редуктора

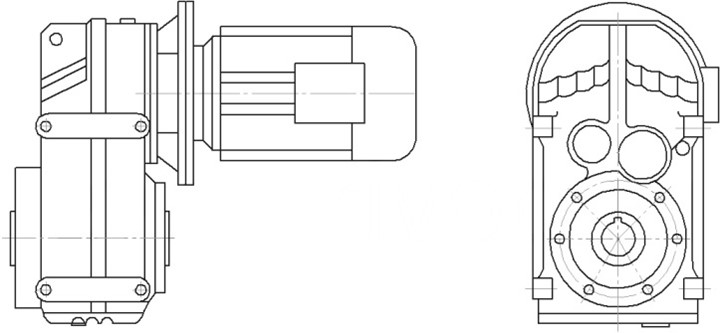

ПР 21 (П)

Полый выходной вал со шпоночным пазом

Монтаж редуктора c помощью крепежных отверстий на корпусе редуктора, либо на вал оборудования

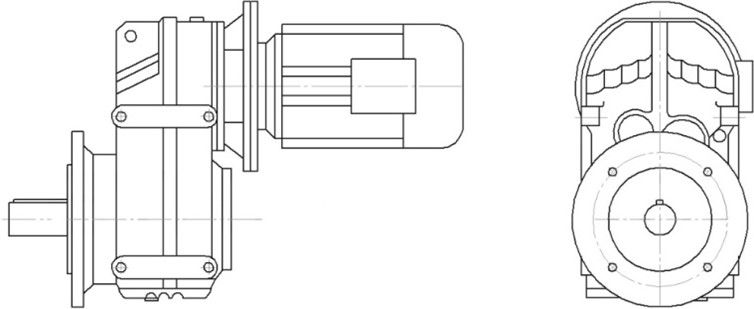

ПР 21 (ФЦ)

Выходной цилиндрический вал

Монтаж редуктора с помощью фланца на выходном валу (типоразмер выходного фланца B5)

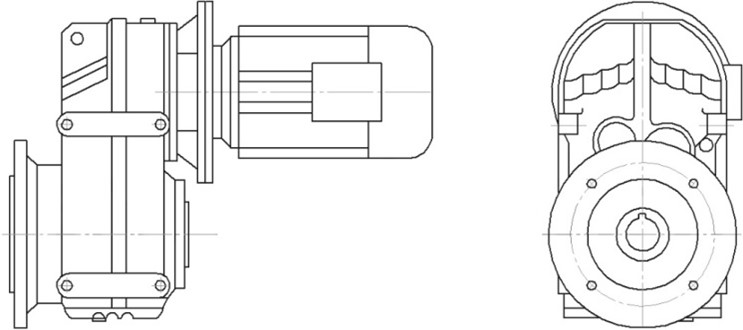

ПР 21 (ФП)

Полый выходной вал со шпоночным пазом

Монтаж редуктора с помощью фланца на выходном валу (типоразмер выходного фланца B5)

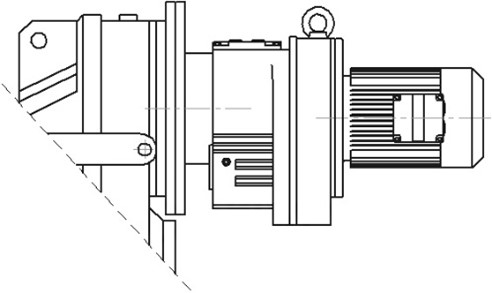

ПР 21…ПР11…
На редуктор установлен цилиндрический мотор-редукторсерии ПР11(вместо электродвигателя)

Монтажные положения и места установки сапунов

Символ

Расшифровка

Сапун

Смотровое окно

Маслосливная пробка

Общее описание и применение

Мотор-редукторы серии ПР2 (аналог серии F) представляют собой компактные редукторы с цилиндрическими зубчатыми передачами, обеспечивающие плавную и надежную передачу крутящего момента.

Благодаря плоскому корпусу и удобному расположению монтажных элементов они подходят для работы в условиях ограниченного пространства.

Область применения плоско-цилиндричеких мотор-редукторов серии ПР2 охватывает:

конвейерные системы — для привода лент и роликов транспортных линий;

горнодобывающая и металлургическая отрасль — для оборудования дробилок, смесителей, питателей;

сельскохозяйственная техника — в приводах зерносушилок, кормораздатчиков;

деревообрабатывающее и пищевое производство – для мешалок, упаковочных машин и дозаторов;

грузоподъемное оборудование — в механизмах перемещения и подъема.

Компактность, высокая нагрузочная способность и простота установки позволяют использовать редукторы ПР2 практически в любых отраслях, где требуется надежный привод.

Эксплуатационные характеристики

Плоско-цилиндрические мотор-редукторы серии ПР2 обладают рядом ключевых технических характеристик, обеспечивающих их эффективность и долговечность:

Диапазон передаточных чисел – от 3,77 до 22323;

Крутящий момент – до 22500 Н·м;

Диапазон мощностей электродвигателей – от 0,12 до 200 кВт;

Тип монтажа – фланцевый или на лапах;

Материалы корпуса – литой чугун с высокой прочностью;

Устойчивость к нагрузкам – высокая износостойкость зубчатых передач благодаря закалке и прецизионной обработке;

Редукторы обладают эффективной системой смазки, что снижает износ элементов и увеличивает срок службы механизма.

Преимущества использования

Выбирая плоские мотор-редукторы серии ПР2, вы получаете ряд значимых плюсов:

Компактный корпус
Механизмы удобно монтируются в ограниченных пространствах.

Высокая надежность
Обеспечивается стойкость к ударным нагрузкам и длительная эксплуатация.

Энергоэффективность
Минимальные потери на трение, высокий КПД.

Простота технического обслуживания
Легкий доступ к узлам и возможность замены компонентов.

Универсальность
Подходят для работы в различных отраслях промышленности

Эти характеристики делают редукторы серии ПР2 подходящим решением для предприятий, стремящихся повысить эффективность работы оборудования.

Наше предложение

Компания "Промышленные редукторы" предлагает широкий ассортимент плоско-цилиндрических мотор-редукторов серии ПР2 с гарантией качества.

Мы обеспечиваем:

Качественные и надежные редукторы с высокой производительностью.

Гибкие условия сотрудничества и индивидуальный подход к каждому заказчику.

Доставку в любой регион — работаем по всей России

Техническую поддержку — консультируем по подбору, эксплуатации и обслуживанию

Обращайтесь к нам, и мы поможем вам выбрать оптимальное оборудование для ваших задач!

Читать больше

Оформить заявку

Оставьте свои контактные данные и наши специалисты свяжутся с вами в течение 15 минут

Оформить заявку

		G2	K2	D1	L1	L13	L14	T1	U1	M
ПР 213	AD1	120	102	16	40	4	32	18	5	М5
ПР 213	AD2	120	130	19	40	4	32	21,5	6	М6
ПР 214	AD1	120	102	16	40	4	32	18	5	М5
ПР 214	AD2	120	130	19	40	4	32	21,5	6	М6
ПР 215	AD2	160	123	19	40	4	32	21,5	6	М6
ПР 215	AD3	160	159	24	50	5	40	27	8	М8
ПР 216	AD2	160	123	19	40	4	32	21,5	6	М6
ПР 216	AD3	160	159	24	50	5	40	27	8	М8
ПР 217	AD2	200	116	19	40	4	32	21,5	6	М6
ПР 217	AD3	200	151	24	50	5	40	27	8	М8
ПР 217	AD4	200	224	38	80	5	70	41	10	М12
ПР 218	AD2	250	111	19	40	4	32	21,5	6	М6
ПР 218	AD3	250	165	28	60	5	50	31	8	М10
ПР 218	AD4	250	219	38	80	5	70	41	10	М12
ПР 218	AD5	250	292	42	110	10	70	45	12	М16
ПР 219	AD3	300	151	28	60	5	50	31	8	М10
ПР 219	AD4	300	214	38	80	5	70	41	10	М12
ПР 219	AD5	300	287	42	110	10	70	45	12	М16
ПР 219	AD6	300	324	48	110	10	80	51,5	14	М16
ПР 2110	AD3	350	145	28	60	5	50	31	8	М10
ПР 2110	AD4	350	208	38	80	5	70	41	10	М12
ПР 2110	AD5	350	281	42	110	10	70	45	12	М16
ПР 2110	AD6	350	321	48	110	10	80	51,5	14	М16
ПР 2112	AD4	450	193	38	80	5	70	41	10	М12
ПР 2112	AD5	450	266	42	110	10	70	45	12	М16
ПР 2112	AD6	450	306	48	110	10	80	51,5	14	М16
ПР 2112	AD7	450	345	55	110	10	90	59	16	М20
ПР 2112	AD8	450	383	70	140	15	110	74,5	20	М20
ПР 2115	AD5	550	258	42	110	10	70	45	12	М16
ПР 2115	AD6	550	298	48	110	10	80	51,5	14	М16
ПР 2115	AD7	550	292	55	110	10	90	59	16	М20
ПР 2115	AD8	550	374	70	140	15	110	74,5	20	М20

Габарит редуктора	d	D	b	n	m
ПР 213	80j6	110	11.5	11	M8
ПР 214	80j6	120	11	11	M8
ПР 215	105j6	155	12	17	M12
ПР 216	105j6	155	12	17	M12
ПР 217	125j6	170	14	17	M12
ПР 218	155j6	215	15	26	M16
ПР 219	180j6	260	18	26	M16
ПР 2110	210j6	304	22	28	M20
ПР 2112	250j6	350	30	28	M20
ПР 2115	290j6	400	28	36	M24

Мотор-редуктор ПР 219 (Ц) - 3,0 - 223,88 -0,55x750. M1.TA
ПР219	(Ц)	3,0	223,88	0,55х750	M1	TA
Модель и типоразмер редуктора	Исполнение редуктора	Передаточное число	Обороты на выходном валу редуктора Nвых, об/мин	Мощность и обороты электродвигателя	Монтажное исполнение	Исполнение с резиновым буфером

Модель редуктора	Особенности исполнения
ПР 21 (Ц)		Выходной цилиндрический вал Монтаж редуктора c помощью крепежных отверстий на корпусе редуктора
ПР 21 (П)		Полый выходной вал со шпоночным пазом Монтаж редуктора c помощью крепежных отверстий на корпусе редуктора, либо на вал оборудования
ПР 21 (ФЦ)		Выходной цилиндрический вал Монтаж редуктора с помощью фланца на выходном валу (типоразмер выходного фланца B5)
ПР 21 (ФП)		Полый выходной вал со шпоночным пазом Монтаж редуктора с помощью фланца на выходном валу (типоразмер выходного фланца B5)
ПР 21…ПР11…		На редуктор установлен цилиндрический мотор-редукторсерии ПР11(вместо электродвигателя)

Символ	Расшифровка
	Сапун
	Смотровое окно
	Маслосливная пробка

Плоско-цилиндрические мотор-редукторы серии ПР (Аналог серии F)

Полный аналог редукторов мировых брендов

Мотор-редуктор ПР 214

Мотор-редуктор ПР 215

Мотор-редуктор ПР 216

Мотор-редуктор ПР 217

Мотор-редуктор ПР 218

Мотор-редуктор ПР 219

Мотор-редуктор ПР 2110

Мотор-редуктор ПР 2112

Мотор-редуктор ПР 2115

Мотор-редуктор ПР 213

Условные обозначения

Модели редукторов

Монтажные положения и места установки сапунов

Общее описание и применение

Эксплуатационные характеристики

Преимущества использования

Наше предложение

Мы используем cookies
