Червячные редукторы NMRV: характеристики, подбор и аналоги

Аббревиатурой NMRV обозначают семейство одноступенчатых червячных приводов, которое исторически появилось в каталоге итальянского производителя Motovario, а со временем перестало быть собственностью одного бренда. Сегодня редукторы с такой маркировкой сходят с конвейеров множества предприятий Европы и Азии, а сам типоразмерный ряд превратился в общепринятый промышленный язык. Достаточно назвать габарит и передаточное отношение, и любой поставщик поймёт, о каком изделии идет речь, без единого чертежа.

Секрет распространенности кроется в удачном балансе: компактные размеры, большой выбор передаточных отношений и доступная стоимость. Благодаря этому NMRV встречается практически везде - на транспортерах и фасовочных автоматах, в мешалках и шнековых питателях, в приводах ворот, поворотных столов и подъемных устройств.

Самая частая ошибка - привод нередко покупают, ориентируясь лишь на внешние размеры, забывая про коэффициент режима работы, нагрев и фактический характер нагрузки.

Задача материала - вооружить технического специалиста и закупщика рабочей методикой: разобрать конструкцию, научить читать паспортные данные, провести через процедуру выбора и подсказать, как корректно подобрать замену.

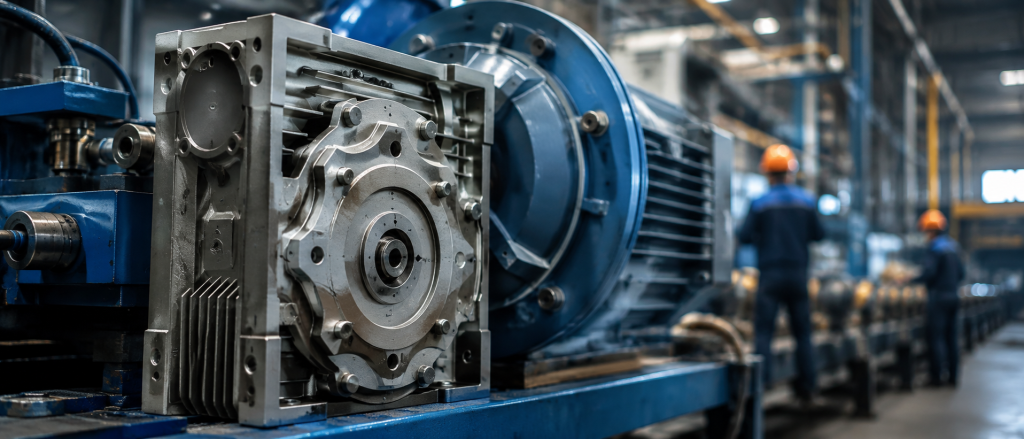

Как устроен редуктор NMRV

Винтовой вал-червяк. По сути, это вал с нарезанной на нем винтовой резьбой. Когда на него подаётся вращение (обычно от электродвигателя), червяк начинает «прокатывать» свои витки. Важно: в редукторах NMRV червяк часто делают многозаходным (2, 4 захода) это напрямую влияет на КПД и величину передаточного числа.

Зубчатое колесо (червячное колесо). Оно сопряжено с червяком. Ключевая особенность: у этого колеса специальный профиль зубьев. Он точно повторяет форму витков червяка, чтобы обеспечить плотное и корректное зацепление. Когда червяк вращается, его витки скользят по зубьям колеса, заставляя его поворачиваться. При этом оси валов (червяка и колеса) обычно перекрещиваются под углом 90°.

Опоры валов на подшипниках качения. Этот узел обеспечивает поддержку и свободное вращение обоих валов и червяка, и вала червячного колеса. Подшипники берут на себя радиальные и осевые нагрузки, возникающие в процессе работы. В зависимости от типоразмера и нагрузки на редукторах NMRV могут стоять разные типы: конические роликовые или радиальные шариковые. Без надёжных опор валы быстро деформировались бы или заклинили.

Корпус. Он объединяет все эти элементы в единую систему. Корпус не просто «оболочка»: его конструкция продумана. Часто его делают ребристым, это увеличивает площадь поверхности для лучшего отвода тепла, что критично при работе под нагрузкой. Материал тоже важен: для небольших типоразмеров (до 90 мм) используют алюминиевый сплав, а для более крупных (110–150 мм) чугун. Внутри корпуса также предусматривают места для смазки (масляная ванна) и устанавливают уплотнения (манжеты), чтобы масло не вытекало.

Как это работает в целом? Вращение от двигателя передается на червяк. Из-за особенностей зацепления (винт скользит по зубью) скорость вращения на выходном валу (к которому крепится червячное колесо) заметно снижается, а крутящий момент при этом возрастает. Соотношение скоростей определяется передаточным числом, которое закладывают при проектировании (в сериях NMRV оно варьируется, например, от 7,5:1 до 100:1)

Вал-червяк выполняют из легированной стали, витки после термообработки шлифуют. Колесо почти всегда составное: на чугунную или стальную сердцевину насаживают либо наплавляют венец из бронзы. Картеры младших габаритов отливают из алюминиевого сплава методом литья под давлением, старших габаритов - из чугуна.

Геометрия передачи узнаваема с первого взгляда: входной и выходной валы перекрещиваются под прямым углом.

Привод получается предельно плотным по компоновке - электродвигатель располагается сбоку или сверху или снизу от рабочего механизма. А сквозной полый цилиндрический вал (может быть и конический) на выходе даёт возможность надеть редуктор непосредственно на цапфу приводимого агрегата, отказавшись от муфт и переходных рам.

Работает передача по винтовому принципу: витки вращающегося червяка ведут за собой зубья колеса, причем контакт происходит преимущественно со скольжением.

Именно скольжение формирует характер серии.

С одной стороны - мягкий, почти бесшумный ход без ударного зацепления зубьев.

С другой - тепловыделение и ограниченный коэффициент полезного действия, поскольку доля подводимой мощности неизбежно рассеивается в виде тепла.

Третье фирменное свойство - эффект самоторможения: когда наклон винтовой линии червяка оказывается меньше угла трения, крутящий момент проходит только в одном направлении - от червяка к колесу, а попытка провернуть механизм со стороны выходного вала блокируется.

Свойство востребовано там, где груз или механизм должен оставаться на месте после отключения питания, например: в лебедках, зажимных приспособлениях, позиционерах.

Необходимо помнить, что самоторможение - явление статическое и ненадежное. Тряска, вибрация, сработавшаяся пара способны нарушить удержание, поэтому в механизмах подъема груза оно никогда не подменяет штатный тормоз - применяют двигатели со встроенным электромагнитным тормозным устройством.

Внутри семейства различают два исполнения входа: NMRV снабжен присоединительным фланцем стандарта PAM и полым валом под двигатель габаритов IEC, тогда как модификация NRV имеет сплошной входной хвостовик - под шкив клиноременной передачи либо соединительную муфту.

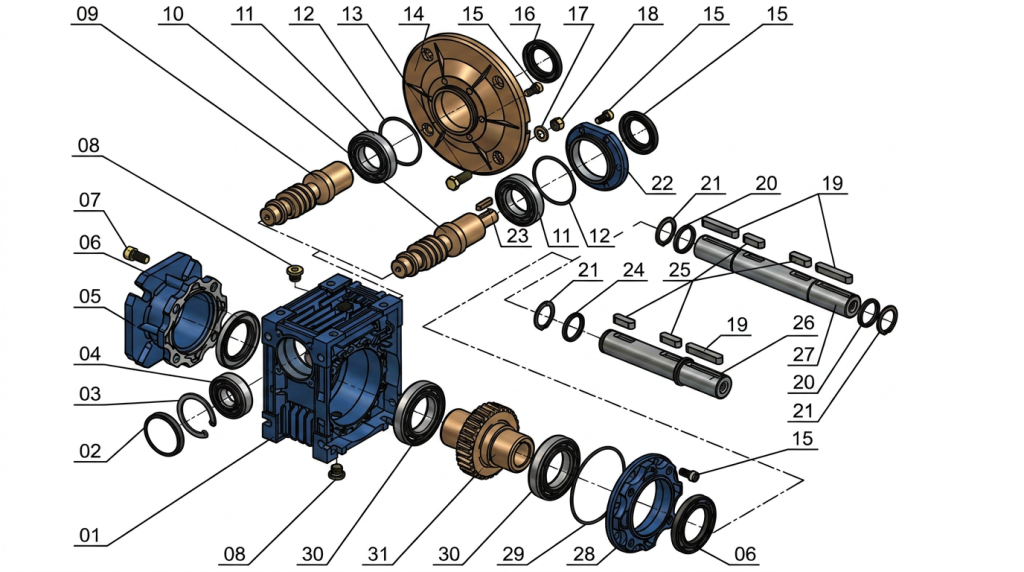

Составные части и устройство NMRW / NRW

1 - Корпус

2 - Манжета

3 - Стопорное кольцо

4 - Подшипник

5 - Выходной фланец

6 - Манжета

7 - Болт

8 - Пробка масляная

9 - Червяк

10 - Червяк

11 - Подшипник

12 - Регулировочная шайба

13 - Болт

14 - Входной фланец

15 - Болт

16 - Манжета

17 - Гровер

18 - Гайка

19 - Шпонка

20 - Шайба

21 - Стопорное кольцо

22 - Крышка

23 - Шпонка

24 - Шайба

25 - Шпонка

26 - Односторонний выходной вал

27 - Двухсторонний выходной вал

28 - Крышка

29 - Резиновое уплотнение

30 - Подшипник

31 - Червячное колесо

Технические параметры серии

Габаритный ряд и материалы корпусов

Номер типоразмера соответствует межцентровому расстоянию червячной пары, выраженному в миллиметрах.

Ряд включает габариты 025, 030, 040, 050, 063, 075, 090, 110, 130 и 150. Модели по 090 включительно имеют окрашенный алюминиевый корпус: они легки и отгружаются с завода, по необходимости заправляются маслом на весь ресурс.

Габариты со 110-го по 150-й выполнены из серого чугуна - этот материал эффективно поглощает вибрации и выдерживает высокую нагрузку.

Передаточные отношения и коэффициент полезного действия

Заводской ряд передаточных отношений: 5, 7.5, 10, 15, 20, 25, 30, 40, 50, 60, 80 и 100. Когда требуется большее замедление, на вход ставят цилиндрическую предступень (исполнение NMRV-P), расширяющую диапазон до нескольких сотен, либо собирают тандем из двух червячных редукторов - такие комбинации у ряда изготовителей маркируются DRV и достигают передаточных отношений в несколько тысяч единиц.

Эффективность одноступенчатой червячной пары напрямую связана с передаточным отношением: на минимальных значениях КПД держится в районе 88–90 процентов, а к сотому передаточному опускается до 45-60 процентов. Два практических нюанса: в момент пуска КПД заметно ниже установившегося (учитывайте это при трогании под полной нагрузкой), а каталожные цифры достигаются лишь после приработки бронзового венца к валу-червяку.

Нагрузочная способность

Ключевые величины при выборе - номинальный момент на тихоходном валу при конкретной частоте вращения, предельно допустимый пиковый момент, а также лимиты радиальных и осевых усилий на обоих валах.

Последнее принципиально, когда на хвостовике закреплена звездочка цепи или ременной шкив.

По уровню шума червячные приводы обычно выигрывают: у малых и средних габаритов шум редко превышает 60-65 децибел, что допускает установку рядом с рабочими местами.

Ориентировочная сводка по ряду (фактические цифры зависят от передаточного отношения, оборотов и завода-изготовителя - обязательно уточняйте по актуальному каталогу):

Дополнительные исполнения

За годы производства серия обзавелась развитой системой опций:

• выходной фланец типа FL,
• односторонний или двухсторонний выходной вал, моментный рычаг для подвесной установки,
• механический вариатор на входе для бесступенчатой регулировки оборотов,
• взрывозащищенные исполнения для опасных зон,
• предступень NMRV-P и спаренные комплекты.

Фланец PAM указывают в заказе под конкретный габарит и тип фланца мотора - к примеру, 71B14 либо 80B5.

Как выбрать редуктор NMRV?

Грамотный выбор - это расчетная процедура, а не сравнение картинок. Разберём её поэтапно.

Техническое задание

Зафиксируйте обороты, которые должен иметь выходной вал, скорость вращения двигателя (типично 1400 оборотов в минуту у четырехполюсного либо 2800 - у двухполюсного), а также условия работы: длительный или циклический режим, количество включений за час, характер нагрузки - ровная, с толчками или ударная, температура окружающего воздуха.

Вычисление передаточного числа

Отношение находят делением оборотов двигателя на требуемые обороты рабочего вала, после чего округляют результат до ближайшей стандартной величины из заводского ряда. Необходимую мощность мотора оценивают по моменту на выходе, скорости и КПД пары при выбранном отношении - все эти связки уже сведены изготовителями в подборочные таблицы, так что на практике достаточно отыскать строку с нужными оборотами и моментом.

Выбор габарита через коэффициент режима

Коэффициент режима работы (сервис-фактор) компенсирует отличие реальной эксплуатации от идеальной:

• при равной нагрузке и односменной работе берут значение около единицы;
• при умеренных толчках, работе в две-три смены либо 10-30 пусках в час - от 1,25 до 1,5;
• при ударах, реверсах и частых включениях - 1,75-2,0 и более.

Критерий прост: момент механизма, увеличенный на коэффициент режима, обязан укладываться в номинальный каталожный момент редуктора при заданных отношении и оборотах. Для круглосуточных режимов на старших габаритах дополнительно сверяют термическую мощность: редуктор нагревается, и ограничение по теплу может наступить раньше, чем по прочности.

Монтажная позиция и присоединение

Типовые положения установки - В3, В6, В7, В8 (горизонтальные), V5 и V6 (вертикальные). Проверьте диаметр полого вала, размеры фланцев FL и PAM, высоту оси, расположение супанов. Для всех габаритов позиция монтажа - обязательный пункт заказа: от нее зависят заправочный объём и точка установки сапуна.

Комплектация

Комплектация мотор-редуктора NMRV это не просто «коробка с деталями», а продуманная сборка, где к базовому редуктору добавляют двигатель и разные опции под задачу. Я подобрала, из чего обычно состоит такой комплект, чтобы вам было проще ориентироваться при заказе или проверке поставки.

Что входит:

• Редукторная часть. Это основа: корпус (для малых типоразмеров алюминий, для крупных чугун), червяк (сталь), червячное колесо (бронзовый венец), подшипники, манжеты, крышки, крепежные элементы (болты, гайки, шайбы, стопорные кольца), масляная пробка.
• Электродвигатель. Его подбирают под задачу: по мощности, скорости вращения, напряжению. Часто используют трехфазные асинхронные двигатели с короткозамкнутым ротором.
• Комплект крепежа для соединения двигателя с редуктором.
• Сапун (клапан избыточного давления). Он нужен, чтобы внутри корпуса не создавалось избыточное давление при работе. Иногда его ставят не во всех базовых версиях в некоторых случаях сапун нужно докупать отдельно (например, при определенных монтажных положениях или типах фланцев).
• Паспорт (руководство по эксплуатации) с техническими характеристиками и инструкциями по монтажу и обслуживанию.

Часто комплектацию расширяют под конкретные условия эксплуатации. Двигатель с электромагнитным тормозом для механизмов подъема, моментный рычаг при насадной установке - любую опцию выгоднее заложить в спецификацию сраз.

Разбор примера

Шнековый дозатор: валу шнека нужны 47 оборотов в минуту при моменте 65 Н·м; двигатель четырехполюсный, 1400 оборотов; работа циклическая, с частыми пусками - принимаем коэффициент режима 1,5.

Разделив 1400 на 47, получаем примерно 29,8 - округляем до стандартного отношения 30. Увеличив момент 65 Н·м в полтора раза, выходим на расчетные 97,5 Н·м. 050 габарит с передаточным 30 даёт по каталогу порядка 90-100 Н·м - резерва нет; габарит 063 обеспечивает около 180-190 Н·м и проходит с уверенным запасом. Таблица характеристик для такого режима указывает двигатель 0,55 кВт. Итоговая спецификация: NMRV 063, передаточное отношение 30, фланец PAM 80B14, тормоз не требуется.

Сильные и слабые стороны

Достоинства серии объясняют ее популярность:

• минимальные габариты и масса собранного привода,
• высокий крутящий момент на малых оборотах всего с одной ступенью,
• мягкая и тихая работа,
• терпимость к коротким перегрузкам благодаря демпфированию червячной пары.

Свобода компоновки - полый вал, фланцы, лапы, монтажные положения - облегчает жизнь конструктору, модульность (предступени) дает огромные передаточные отношения, а совместимость изделий страхует снабжение от срыва поставок.

Недостатки - оборотная сторона физики скольжения. Эффективность резко падает с ростом передаточного отношения: на значениях 80–100 свыше трети мощности превращается в тепло, что приводит к падению производительности. Бронзовый венец по сути расходник, при перегрузке и деградирующем масле изнашивается первым. Пара нетерпима к перекосам и превышению консольных усилий, а долговечность жёстко привязана к качеству смазки. Для продолжительной работы на больших мощностях цилиндрические и коническо-цилиндрические схемы нередко оказываются экономичнее по совокупной стоимости владения.

Монтаж и обслуживание: что важно на практике

Установку начинайте со сверки монтажной позиции. Для алюминиевых габаритов с несменяемой заправкой вопрос второстепенен, но у чугунных 110-150 от положения зависят объем масла и точка сапуна: перед первым пуском транспортную пробку обязательно заменить на сапун, иначе растущее при работе давление выдавит масло через сальники. Полумуфты, звездочки и шкивы сажайте на валы исключительно съемниками и резьбовыми приспособлениями - удары молотка губят подшипники и венец. При установке на полый вал применяйте моментный рычаг с упругим элементом, а не жесткую фиксацию корпуса.

При обслуживании следите за тремя вещами:

1. Смазка: наблюдайте за уровнем и состоянием масла, выдерживайте интервалы для минеральных сортов (порядка 5–10 тысяч часов) и помните, что синтетика на полигликолевой основе, которой заправляют NMRV, несовместима с минеральными маслами - переход возможен только через промывку.
2. Температура: корпус червячного редуктора штатно греется до 70-85 градусов, но скачок температуры при прежней нагрузке - ранний сигнал износа пары либо старения масла.
3. Люфт тихоходного вала: нарастающий свободный ход выдаёт износ венца, и плановая замена пары всегда дешевле аварийной.

Перечень типовых промахов, которых стоит избегать: выбор «в упор» по моменту без коэффициента режима (пусковые пики быстро съедают венец); использование самоторможения вместо тормоза в подъемной технике; пренебрежение тепловой проверкой при круглосуточной эксплуатации; чрезмерная консольная нагрузка из-за звёздочки малого диаметра; отказ от обкатки - первые двести-триста часов не нагружайте редуктор выше номинального момента, дайте бронзе притереться.

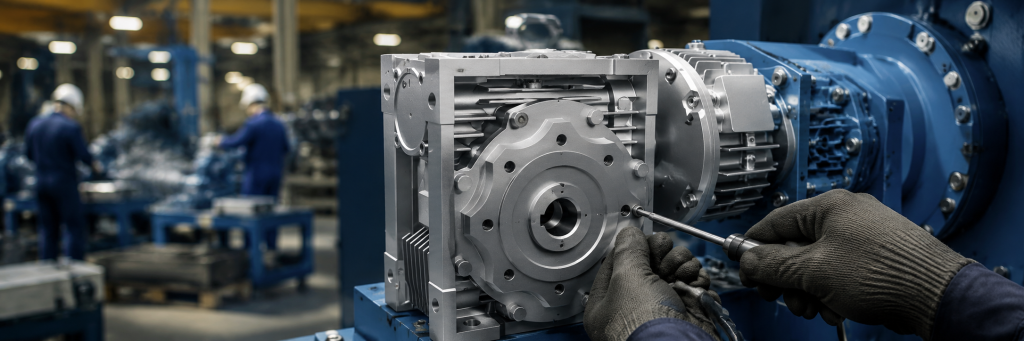

Чем заменить редуктор NMRV: обзор совместимых серий

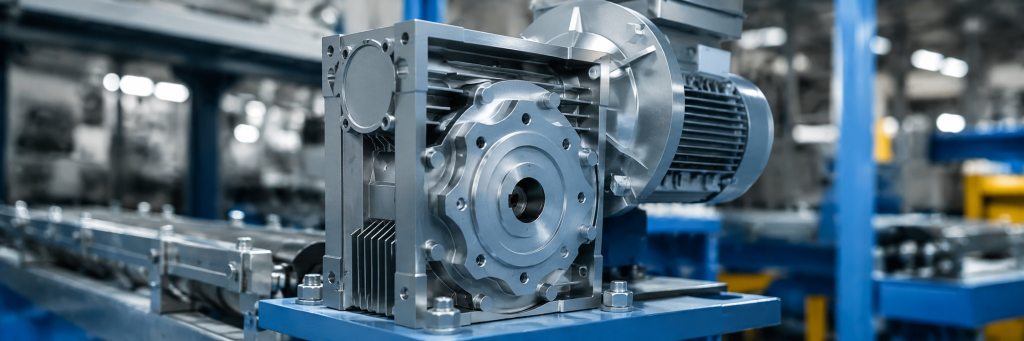

Наша компания ООО Промышленные редукторы выпускает под собственной маркой одноступенчатые червячные мотор-редукторы серии ПР4 которые являются полноценным аналогом редукторам NMRV. Главная ценность серии ПР4 100% совместимость без доработок, цена на 30-40% ниже импортных аналогов, срок производства 3-7 дней против недель и месяцев ожидания поставки импортных брендов, гарантия до 24 месяцев с постпродажным обслуживанием.

При замене любого редуктора на аналог сверяются пять позиций:

• межосевое расстояние,
• фактическое передаточное число,
• фланец PAM под имеющийся двигатель,
• исполнение выходного узла (полый вал, цилиндрический вал, фланец, реактивная тяга)
• монтажное положение.

Если все пять совпали - механизм не потребует переделок.

Технические характеристики серии ПР

Диапазон линейки ПР4 закрывает задачи от легкой упаковки до тяжелых конвейеров: мощности двигателей от 0,06 до 15 кВт, номинальные моменты от 2 до 1760 Н·м, передаточные числа от 7,5 до 100 в одной ступени. Частоты вращения выходного вала от 9 до 373,3 об/мин - эти границы соответствуют комплектации стандартными асинхронными двигателями с частотами 2800, 1400 и 900 об/мин.

КПД - до 90% на малых передаточных числах; с ростом i он закономерно снижается, и это надо закладывать в выбор мощности двигателя. Рабочий диапазон температур - от -40 до +50 °С в зависимости от климатического исполнения, что позволяет ставить редукторы и в неотапливаемых цехах, и на открытых площадках.

Ниже - в одной таблице представлены все технические характеристики ПР4:

Два примечания к таблице.

1. Массы указаны для редукторной части без двигателя.
2. Диапазоны момента и оборотов - это крайние точки всех исполнений габарита; конкретное значение Тном всегда привязано к паре «передаточное число + двигатель», поэтому подбор ведётся по строке конкретного исполнения, а не по краям диапазона.

Выводы

Приводы серии NMRV по праву стали универсальным инструментом машиностроителя: единый габаритный ряд покрывает задачи от лёгкой фасовочной автоматики до транспортных систем цеха, а унификация присоединительных размеров избавляет от привязки к одному поставщику. Универсальность платформы, впрочем, не отменяет расчетной дисциплины: результат определяют корректно найденное передаточное отношение, честный коэффициент режима, проверка по теплу и верная позиция монтажа. Замену - европейскую, отечественную МЧ или азиатскую копию - выбирайте по каталожным данным, а не по фотографии.

Наша компания “ПРОМРЕД” производит серию ПР4 в Челябинске на собственных производственных мощностях. Бесплатный подбор от одного часа силами инженеров с опытом 10+ лет, изготовление от 3 дней, доставка до терминала транспортной компании по всей России. Пришлите параметры задачи или фото шильдика - подберем исполнение и посчитаем замену без простоев.
