Мотор-редукторы ПР 1114
Категория: Соосно-цилиндрические мотор-редукторы
Характеристики:
- Мощность двигателя, кВт от 4.00 до 90.00
- Обороты на выходе n вых, об/мин от 4.3 до 296.0
- Передаточное число, U от 5.0 до 163.3
Все характеристики
Возможна поставка только редукторной части без электродвигателя. Уточняйте у менеджеров более подробную информацию.
Полный аналог редукторов мировых брендов
- 95% совместимость без доработок
- Цена выгоднее на 30-40%
- Срок производства 3-7 дней
Получите бесплатную консультацию по подбору оборудования
Номер для связи:
WhatsApp и Telegram
Описание
Характеристики
Подобрать редуктор
Доставка и оплата
3D модель
Аналоги
Техническая документация
Чертеж
Универсальные соосные мотор-редукторы ПР 1114 предназначены для применения в приводах различных машин и механизмах для изменения крутящих моментов и частоты вращения.
При использовании электродвигателей с числом оборотов 3000 об/мин со всеми передаточными числами и 1500 об/мин с передаточными числами редуктора до 15 возможно появление повышенного шума и вибрации. Рекомендуем не использовать данные сочетания оборотов электродвигателя и передаточных чисел.
Мощность двигателя, кВт
от 4.00 до 90.00
Обороты на выходе n вых, об/мин
от 4.3 до 296.0
Передаточное число, U
от 5.0 до 163.3
Консольная нагрузка Fном, Н
от 26600 до 74300
Сервис-фактор, Sfном
от 0.8 до 4.3
Обороты двигателя n вх, об/мин
от 700 до 1400
Тип
Соосно-цилиндрический
Габарит редуктора
ПР 1114 ПР 118
[от] Мощность двигателя, кВт
7.5
[от] Обороты на выходе n вых, об/мин
4.4
[от] Крутящий момент на вых. валу Тном, Нхм
15000
[от] Передаточное число, U
326
[от] Консольная нагрузка Fном, Н
50100
[от] Сервис-фактор, Sfном
0.85
[от] Обороты двигателя n вх, об/мин
1400
Тип
Соосно-цилиндрический
Габарит редуктора
ПР 1114 ПР 118
[от] Мощность двигателя, кВт
7.5
[от] Обороты на выходе n вых, об/мин
5.1
[от] Крутящий момент на вых. валу Тном, Нхм
12900
[от] Передаточное число, U
280
[от] Консольная нагрузка Fном, Н
62900
[от] Сервис-фактор, Sfном
1
[от] Обороты двигателя n вх, об/мин
1400
Тип
Соосно-цилиндрический
Габарит редуктора
ПР 1114 ПР 118
[от] Мощность двигателя, кВт
7.5
[от] Обороты на выходе n вых, об/мин
5.8
[от] Крутящий момент на вых. валу Тном, Нхм
11400
[от] Передаточное число, U
247
[от] Консольная нагрузка Fном, Н
65700
[от] Сервис-фактор, Sfном
1.15
[от] Обороты двигателя n вх, об/мин
1400
Тип
Соосно-цилиндрический
Габарит редуктора
ПР 1114 ПР 118
[от] Мощность двигателя, кВт
7.5
[от] Обороты на выходе n вых, об/мин
6.7
[от] Крутящий момент на вых. валу Тном, Нхм
9810
[от] Передаточное число, U
214
[от] Консольная нагрузка Fном, Н
68000
[от] Сервис-фактор, Sfном
1.3
[от] Обороты двигателя n вх, об/мин
1400
Тип
Соосно-цилиндрический
Габарит редуктора
ПР 1114 ПР 118
[от] Мощность двигателя, кВт
7.5
[от] Обороты на выходе n вых, об/мин
7.6
[от] Крутящий момент на вых. валу Тном, Нхм
8680
[от] Передаточное число, U
189
[от] Консольная нагрузка Fном, Н
69500
[от] Сервис-фактор, Sfном
1.5
[от] Обороты двигателя n вх, об/мин
1400
Тип
Соосно-цилиндрический
Габарит редуктора
ПР 1114 ПР 118
[от] Мощность двигателя, кВт
7.5
[от] Обороты на выходе n вых, об/мин
9
[от] Крутящий момент на вых. валу Тном, Нхм
7290
[от] Передаточное число, U
159
[от] Консольная нагрузка Fном, Н
71000
[от] Сервис-фактор, Sfном
1.8
[от] Обороты двигателя n вх, об/мин
1400
Тип
Соосно-цилиндрический
Габарит редуктора
ПР 1114 ПР 118
[от] Мощность двигателя, кВт
5.5
[от] Обороты на выходе n вых, об/мин
3.1
[от] Крутящий момент на вых. валу Тном, Нхм
15500
[от] Передаточное число, U
462
[от] Консольная нагрузка Fном, Н
43700
[от] Сервис-фактор, Sfном
0.85
[от] Обороты двигателя n вх, об/мин
1400
Тип
Соосно-цилиндрический
Габарит редуктора
ПР 1114 ПР 118
[от] Мощность двигателя, кВт
5.5
[от] Обороты на выходе n вых, об/мин
3.3
[от] Крутящий момент на вых. валу Тном, Нхм
14400
[от] Передаточное число, U
426
[от] Консольная нагрузка Fном, Н
57800
[от] Сервис-фактор, Sfном
0.9
[от] Обороты двигателя n вх, об/мин
1400
Тип
Соосно-цилиндрический
Габарит редуктора
ПР 1114 ПР 118
[от] Мощность двигателя, кВт
5.5
[от] Обороты на выходе n вых, об/мин
3.9
[от] Крутящий момент на вых. валу Тном, Нхм
12400
[от] Передаточное число, U
368
[от] Консольная нагрузка Fном, Н
63800
[от] Сервис-фактор, Sfном
1.05
[от] Обороты двигателя n вх, об/мин
1400
Тип
Соосно-цилиндрический
Габарит редуктора
ПР 1114 ПР 118
[от] Мощность двигателя, кВт
5.5
[от] Обороты на выходе n вых, об/мин
4.4
[от] Крутящий момент на вых. валу Тном, Нхм
11000
[от] Передаточное число, U
326
[от] Консольная нагрузка Fном, Н
66300
[от] Сервис-фактор, Sfном
1.2
[от] Обороты двигателя n вх, об/мин
1400
Тип
Соосно-цилиндрический
Габарит редуктора
ПР 1114 ПР 118
[от] Мощность двигателя, кВт
5.5
[от] Обороты на выходе n вых, об/мин
5.1
[от] Крутящий момент на вых. валу Тном, Нхм
9410
[от] Передаточное число, U
280
[от] Консольная нагрузка Fном, Н
68600
[от] Сервис-фактор, Sfном
1.4
[от] Обороты двигателя n вх, об/мин
1400
Тип
Соосно-цилиндрический
Габарит редуктора
ПР 1114 ПР 118
[от] Мощность двигателя, кВт
5.5
[от] Обороты на выходе n вых, об/мин
5.8
[от] Крутящий момент на вых. валу Тном, Нхм
8300
[от] Передаточное число, U
247
[от] Консольная нагрузка Fном, Н
70000
[от] Сервис-фактор, Sfном
1.55
[от] Обороты двигателя n вх, об/мин
1400
Тип
Соосно-цилиндрический
Габарит редуктора
ПР 1114 ПР 118
[от] Мощность двигателя, кВт
5.5
[от] Обороты на выходе n вых, об/мин
6.7
[от] Крутящий момент на вых. валу Тном, Нхм
7170
[от] Передаточное число, U
214
[от] Консольная нагрузка Fном, Н
71200
[от] Сервис-фактор, Sfном
1.8
[от] Обороты двигателя n вх, об/мин
1400
Тип
Соосно-цилиндрический
Габарит редуктора
ПР 1114 ПР 118
[от] Мощность двигателя, кВт
5.5
[от] Обороты на выходе n вых, об/мин
7.6
[от] Крутящий момент на вых. валу Тном, Нхм
6340
[от] Передаточное число, U
189
[от] Консольная нагрузка Fном, Н
71900
[от] Сервис-фактор, Sfном
2
[от] Обороты двигателя n вх, об/мин
1400
Тип
Соосно-цилиндрический
Габарит редуктора
ПР 1114 ПР 118
[от] Мощность двигателя, кВт
4
[от] Обороты на выходе n вых, об/мин
2.7
[от] Крутящий момент на вых. валу Тном, Нхм
13100
[от] Передаточное число, U
533
[от] Консольная нагрузка Fном, Н
62500
[от] Сервис-фактор, Sfном
1
[от] Обороты двигателя n вх, об/мин
1400
Доставка
Сроки: Доставка по России в среднем занимает от 3 до 10 рабочих дней, но может варьироваться в зависимости от региона. Для удалённых регионов, таких как Западная Якутия, сроки согласовываются индивидуально.
Условия отгрузки: Отгрузка с производства и передача в транспортную компанию осуществляется в день готовности заказа.
Способы доставки: Доставка осуществляется исключительно транспортными компаниями. Бесплатно доставляем заказ до терминала ТК.
Стоимость доставки: Рассчитывается индивидуально и зависит от региона, веса и габаритов товара.
Оплата
Способы оплаты: Только безналичный расчёт.
Оплата производится согласно согласованным условиям поставки.
Если требуется дополнительная информация, уточните у нашего менеджера!
Рассчитать объем
Сформируйте данные по габаритам и массе редуктора — эта информация понадобится для дальнейшего расчёта стоимости доставки.
Общий объем:
0 м3
Общая масса:
0 кг
| Тип редуктора | Количество | Габаритные размеры, мм | Объем, м³ | Масса, кг | ||
| L | В | Н | ||||
| ПР113 без двигателя | 340 | 250 | 250 | 0.0200 | 20.78 | |
| ПР113 с двигателем | 640 | 270 | 250 | 0.0400 | 44 | |
| ПР114 без двигателя | 410 | 300 | 300 | 0.0400 | 30.40 | |
| ПР114 с двигателем | 770 | 320 | 300 | 0.0700 | 68.90 | |
| ПР115 без двигателя | 440 | 300 | 300 | 0.0400 | 36.80 | |
| ПР115 с двигателем | 840 | 370 | 350 | 0.1100 | 106.80 | |
| ПР116 без двигателя | 460 | 300 | 300 | 0.0400 | 42.60 | |
| ПР116 с двигателем | 860 | 370 | 350 | 0.1100 | 112.60 | |
| ПР117 без двигателя | 530 | 350 | 350 | 0.0700 | 53.80 | |
| ПР117 с двигателем | 950 | 370 | 350 | 0.1200 | 137.30 | |
| ПР118 без двигателя | 600 | 350 | 350 | 0.0700 | 98.80 | |
| ПР118 с двигателем | 1120 | 460 | 400 | 0.2100 | 268.80 | |
| ПР119 без двигателя | 710 | 400 | 420 | 0.1200 | 150 | |
| ПР119 с двигателем | 1280 | 460 | 420 | 0.2500 | 340 | |
| ПР1110 без двигателя | 780 | 450 | 480 | 0.1700 | 199.70 | |
| ПР1110 с двигателем | 1440 | 540 | 480 | 0.3700 | 469.70 | |
| ПР1113 без двигателя | 860 | 460 | 560 | 0.2200 | 266.50 | |
| ПР1113 с двигателем | 1560 | 550 | 560 | 0.4900 | 501.50 | |
| ПР1114 без двигателя | 1030 | 550 | 640 | 0.3600 | 412 | |
| ПР1114 с двигателем | 1800 | 640 | 640 | 0.7300 | 842 | |
| ПР1116 без двигателя | 1190 | 670 | 750 | 0.6000 | 693 | |
| ПР1116 с двигателем | 2210 | 780 | 750 | 1.2900 | 1631 | |
| ПР114/113 без двигателя | 750 | 300 | 300 | 0.07 | 51.18 | |
| ПР114/113 с двигателем | 1050 | 320 | 300 | 0.1 | 74.4 | |
| ПР115/113 без двигателя | 780 | 300 | 300 | 0.7 | 57.58 | |
| ПР115/113 с двигателем | 1080 | 370 | 350 | 0.14 | 80.8 | |
| ПР116/113 без двигателя | 800 | 300 | 300 | 0.07 | 63.38 | |
| ПР116/113 с двигателем | 1100 | 370 | 350 | 0.14 | 86.6 | |
| ПР117/113 без двигателя | 870 | 370 | 350 | 0.11 | 74.58 | |
| ПР117/113 с двигателем | 1170 | 370 | 350 | 0.15 | 97.8 | |
| ПР118/115 без двигателя | 1040 | 350 | 350 | 0.13 | 135.6 | |
| ПР118/115 с двигателем | 1440 | 460 | 400 | 0.26 | 205.6 | |
| ПР119/115 без двигателя | 1180 | 400 | 420 | 0.2 | 186.8 | |
| ПР119/115 с двигателем | 1550 | 460 | 420 | 0.3 | 256.8 | |
| ПР1110/117 без двигателя | 1410 | 450 | 480 | 0.3 | 253.5 | |
| ПР1110/117 с двигателем | 1620 | 540 | 480 | 0.42 | 337 | |
| ПР1113/117 без двигателя | 1390 | 460 | 560 | 0.36 | 320.3 | |
| ПР1113/117 с двигателем | 1810 | 550 | 560 | 0.56 | 403.8 | |
| ПР1114/117 без двигателя | 1560 | 550 | 640 | 0.55 | 465.8 | |
| ПР1114/117 с двигателем | 1980 | 640 | 640 | 0.81 | 549.3 | |
| ПР1114/118 без двигателя | 1630 | 640 | 640 | 0.67 | 510.8 | |
| ПР1114/118 с двигателем | 2150 | 640 | 640 | 0.88 | 680.8 | |
| ПР1116/119 без двигателя | 1900 | 670 | 750 | 0.95 | 843 | |
| ПР1116/119 с двигателем | 2470 | 780 | 750 | 1.44 | 1033 | |

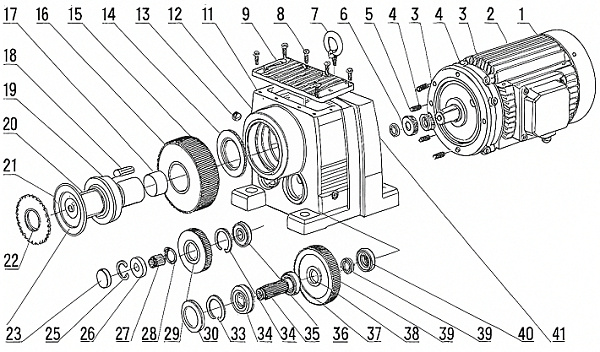

Чертеж в разобранном виде
.jpg "testnew.jpg")
- Двигатель
- Запорный винт
- Гайка
- Шпонка
- Шпилька
- Кольцо уплотнительное
- Ведущая шестерня
- Рым-болт
- Винт крышки
- Крышка
- Прокладка
- Корпус редуктора
- Масляная пробка
- Кольцо стопорное
- Подшипник
- Тихоходное зубчатое колесо
- Втулка
- Шпонка
- Подшипник
- Шпонка
- Кольцо стопорное
- Сальник тихоходного вала
- Выходной вал
- Заглушка
- Кольцо стопорное
- Подшипник
- Вал-шестерня
- Шпонка
- Зубчатое колесо
- Заглушка
- Кольцо стопорное
- Подшипник
- Кольцо стопорное
- Вал-шестерня
- Подшипник
- Подшипник
- Шпонка
- Зубчатое колесо
- Втулка
- Подшипник
- Кольцо стопорное
Ключевые преимущества редукторов серии ПР
Закалённые шестерни - твёрдость 56-62 HRC
Высокочастотная закалка и цементация повышают прочность и износостойкость зубчатых передач.
Идеальная геометрия зацепления - 6-я степень точности
Шлифовка зубьев обеспечивает высокую точность зацепления (6-я степень), снижает шум и вибрации и делает работу редуктора более плавной и стабильной.
Долговечность - 7-10 лет срока службы
Средний срок эксплуатации редукторов серии ПР составляет 7–10 лет
при правильной эксплуатации.
Инженерная поддержка
и документация
Предоставляем 3D-модели, подробную техническую документацию и чертежи
на нашу продукцию - удобно для проектирования, согласований
и замены оборудования.
Команда экспертов
по приводной технике
Наши менеджеры специализируются на подборе редукторов под ваши задачи. В среднем 4 из 5 технических вопросов вы сможете решить напрямую с персональным менеджером. Если ситуация требует более глубокого анализа - мы оперативно подключаем инженера.
Луканина Наталья
Руководитель отдела продаж
Шишук Виктория
Руководитель фронт-линии
Сиражетдинов Дмитрий
Руководитель отдела клиентского сервиса
Снигир Олег
Менеджер по продажам
Киселев Егор
Менеджер по продажам
Друченко Александр
Менеджер по продажам
Новиков Максим
Менеджер по продажам
Тыщенко Иван
Менеджер по продажам
Уржунцев Александр
Менеджер по продажам
Мы не просто продаём редукторы — нам доверяют, потому что решаем задачи быстро и точно
Быстрый и беcплатный подбор редукторов от 1 часа
Расчеты делают инженеры с опытом 10+ лет в отрасли.
Доставка точно в срок
Бесплатно упакуем в усиленную обрешетку
и доставим до терминала ТК.
Гарантия 24 месяцев и полная ответственность за заводской брак
Осуществим ремонт и послепродажное обслуживание.
Вопрос-ответ
Какие меры необходимы для увеличения срока службы редуктора?
Для продления срока службы редуктора рекомендуется соблюдать режимы работы, регулярно проводить техническое обслуживание и использовать рекомендованное масло. Наши редукторы поставляются с инструкциями по обслуживанию, чтобы обеспечить надежную и долговечную работу.
Как выбрать редуктор, подходящий для конкретного оборудования?
При выборе редуктора важно учитывать такие параметры, как мощность, передаточное число, тип нагрузки и условия эксплуатации. Наши специалисты помогут вам подобрать оптимальный редуктор для вашего оборудования, учитывая все особенности и требования.
Читайте наши статьи о мотор-редукторах и их применении
Редуктор необходим в механических и приводных системах — он передает крутящий момент, изменяет скорость вращения и обеспечивает согласование параметров двигателя и рабочего механизма.
24.12.2025
Итак, рынок редукторов давно вышел за рамки логики "импорт — хорошо, остальное — компромисс". Сегодня отечественные производители предлагают качественные и технологичные решения, соответствующие или превосходящие западные аналоги по ряду параметров.
15.11.2025
При проектировании и эксплуатации промышленного оборудования важно правильно выбрать и рассчитать мотор-редуктор, чтобы обеспечить надежную и эффективную передачу крутящего момента.
30.10.2025
Что такое регулятор оборотов электродвигателя, зачем он нужен и как работает? В этом материале подробно разберемся с ответами на эти вопросы. Выясним, как его подобрать и подключить. Рассмотрим назначение регулятора оборотов, принцип действия и особенности применения для разных типов двигателей — бесколлекторных, синхронных, трехступенчатых и других.
06.10.2025
Редукторные механизмы относятся к критически важным компонентам промышленного оборудования, передающими крутящий момент и изменяющими скорость вращения. Для их надежной работы требуется правильно подобранное и своевременно заменяемое масло. Разберем, как должна проходить замена масла в редукторе и что для этого нужно использовать.
29.09.2025
Многие клиенты, особенно те, кто сталкивается с закупкой редукторов впервые, считают, что заказывать оборудование напрямую у зарубежного производителя — это выгоднее. Кажется, что переплачивать посреднику не нужно, а прямые расчеты и самостоятельная логистика экономят деньги.
24.09.2025
Подберём редуктор под вашу задачу
80% технических вопросов решаются сразу, при необходимости быстро подключаем инженера.
Оставьте свои контактные данные и наши специалисты свяжутся с вами в течение 15 минут.
Оставьте свои контактные данные и наши специалисты свяжутся с вами в течение 15 минут.
Максим Новиков
Менеджер по подбору редукторов с опытом более 5 лет.
