Оба типа встречаются в каталогах каждого производителя, оба снижают обороты и повышают крутящий момент, но устроены принципиально по-разному, при этом решают одну и ту же задачу: передачу и преобразование механической энергии, а специфика их применения варьируется в зависимости от условий работы. Выбрать неверно — значит получить перегрев, ускоренный износ или избыточные расходы на электроэнергию.

Обзор типов: червячный и цилиндрический редукторы

Червячный редуктор

Основа конструкции — преимущество червячной передачи по сравнению с винтовой зубчатой в том, что начальный контакт звеньев происходит по линии, а не в точке. Угол скрещивания валов червяка и червячного колеса может быть каким угодно, но обычно он равен 90°. В отличие от косозубого колеса обод червячного колеса имеет вогнутую форму, способствующую некоторому облеганию червяка и соответственно увеличению площади контактных поверхностей.

Направление и угол подъёма зубьев червячного колеса такие же, как и у витков резьбы червяка. Резьба червяка может быть однозаходной или многозаходной, а также правой или левой. Наиболее распространена правая резьба с числом заходов z1 = 1…4.

Это определяет ключевые свойства: высокое передаточное число в одной ступени (до i = 100), компактность, плавность хода, низкий шум и одновременно повышенное тепловыделение и относительно низкий КПД. Типичные области применения: конвейеры, подъёмники, лифты, упаковочное и пищевое оборудование.

Цилиндрический редуктор

Передача осуществляется через пары цилиндрических зубчатых колёс с прямыми или косыми зубьями на параллельных осях. Контакт зубьев — качение с минимальным скольжением: КПД 97–99% на ступень, тепловыделение низкое.

Многоступенчатые исполнения (2–3 ступени) дают высокие передаточные числа при сохранении эффективности. Применяются в металлургии, горнодобывающей и химической промышленности, насосных и вентиляторных установках, конвейерных линиях высокой мощности.

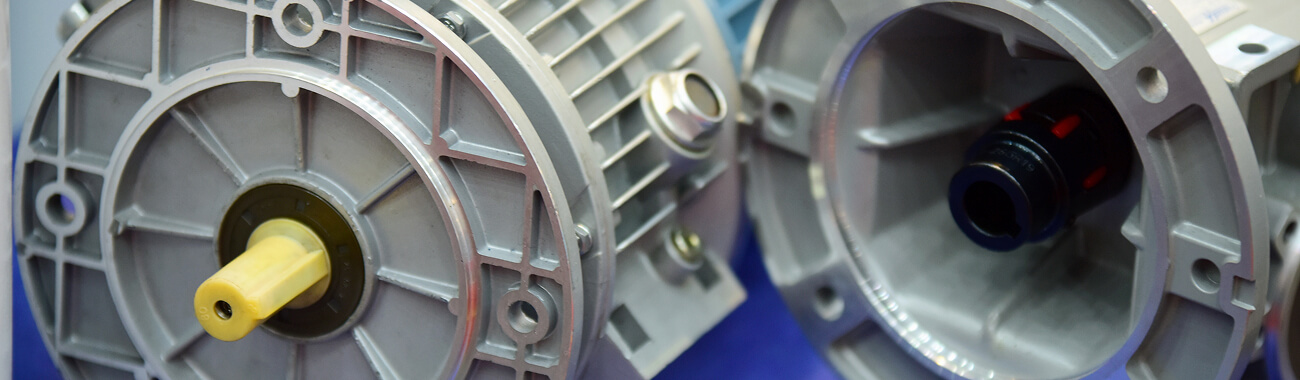

Выбор редуктора

Отличия червячного и цилиндрического редуктора

Принципиальная разница — в типе контакта зубьев. В цилиндрическом редукторе зубья катятся друг по другу: трение минимально, энергия почти полностью передаётся на выходной вал. В червячном зубья скользят: значительная часть энергии уходит в тепло.

Из этого вытекают все остальные различия:

  • КПД. Цилиндрический: 97–99% на ступень. Червячный: 60–75% в зависимости от i. При i = 80 КПД может составлять всего 55–60%.
  • Тепловыделение. Червячный редуктор в непрерывном режиме всегда нагревается. При мощности выше 15–20 кВт требуется охлаждение; выше 60 кВт червячная передача нецелесообразна.
  • Передаточное число. В одной ступени: червячный — до i = 100, цилиндрический — до i = 8–10. Для высоких значений передаточного числа нужны 2–3 ступени.
  • Расположение валов. Червячный: перпендикулярные скрещивающиеся оси. Цилиндрический: параллельные оси.
  • Самоторможение. При угле подъёма винтовой линии червяка 3,5 градуса или менее выходной вал не повернуть без включения привода.
  • Ресурс. Цилиндрические: 25 000–30 000 часов. Червячные: 10 000–15 000 часов из-за износа бронзового колеса.
Ключевое различие: цилиндрический редуктор работает на качении с минимальными потерями, червячный — на скольжении со значительным тепловыделением. Это определяет все остальные параметры — от КПД до ресурса и условий применения.

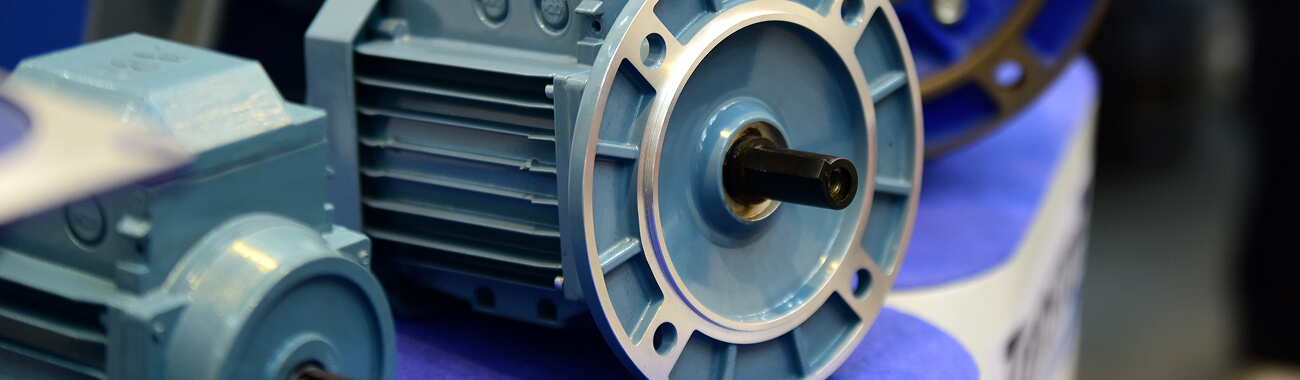

Выбор редуктора

Заключение

Червячный и цилиндрический редукторы не конкурируют: они решают разные задачи. Червячный выигрывает там, где нужны компактность, самоторможение и тихая работа при умеренной мощности. Цилиндрический — где важны высокий КПД, большая мощность и длительный ресурс.

Ошибка в выборе типа ведёт к перегреву, ускоренному износу и незапланированным простоям. Правильный выбор, сделанный на этапе проектирования, окупается в первые же месяцы эксплуатации.

  • При выборе редуктора стоит учитывать не только начальную стоимость, но и совокупные затраты на энергопотребление, обслуживание и возможные простои.
  • Для ответственных узлов с длительным циклом работы цилиндрический редуктор часто оказывается экономически выгоднее, несмотря на более высокую цену.
  • Червячный редуктор остаётся оптимальным решением для прерывистых режимов, позиционирования и жёстких требований по компоновке.

Осознанный подход к выбору типа редуктора — это прямая экономия бюджета и гарантия надёжности привода на годы вперёд.
