Регулятор оборотов электродвигателя: когда требуется и как функционирует

В этой статье мы простыми словами объясним, что такое регулятор оборотов электродвигателя, зачем он нужен и как работает. Разберем основные типы регуляторов, их принцип действия и особенности применения для разных двигателей — коллекторных, бесколлекторных, асинхронных, синхронных и шаговых. Вы узнаете, как подключить регулятор к двигателю, какие методы регулирования существуют и почему частотные преобразователи считаются одним из самых эффективных решений.

Что такое регулятор оборотов электродвигателя

Регулятор оборотов электродвигателя — это устройство или система управления, позволяющая изменять и поддерживать скорость вращения вала на заданном уровне в зависимости от нагрузки и условий работы. Его основная задача — обеспечить плавное, точное и энергоэффективное управление приводом.

Применение регулятора повышает эффективность оборудования, снижает износ деталей, уменьшает энергопотребление и позволяет адаптировать двигатель под конкретные технологические задачи.

Особенности регуляторов для разных типов двигателей:

• Для бесколлекторных двигателей (BLDC) используется электронный контроллер, который управляет подачей тока на обмотки статора в правильной последовательности и с нужной частотой. Это обеспечивает точное регулирование скорости и момента без механического износа щеток.
• В синхронных двигателях регулирование оборотов достигается изменением частоты питающего напряжения с помощью частотных преобразователей, что позволяет сохранять синхронный режим работы при любой скорости.
• Трехступенчатые регуляторы применяются в простых системах, где достаточно нескольких фиксированных скоростей. Они переключают обмотки или изменяют схему подключения к сети для выбора одного из заранее заданных уровней оборотов.

Современные регуляторы бывают как простыми (механическими или ступенчатыми), так и сложными электронными системами с обратной связью, защитой и программным управлением. Выбор зависит от типа двигателя, требуемой точности и условий эксплуатации.

Правильно подобранный регулятор не только улучшает управляемость, но и продлевает срок службы двигателя, снижает шум и вибрации, а также позволяет интегрировать привод в современные системы автоматизации.

Типы регуляторов скорости

Регуляторы классифицируются по принципу действия и типу управляемого двигателя. От этого зависит их точность, эффективность, плавность запуска и совместимость с нагрузкой.

По принципу действия

• Механические регуляторы — используют фрикционные передачи, вариаторы или переключаемые редукторы. Просты и дешевы, но обеспечивают лишь ступенчатое или ограниченное плавное регулирование.
• Реостатные регуляторы — изменяют сопротивление в цепи якоря или ротора, снижая ток и скорость. Просты в реализации, но неэффективны из-за больших тепловых потерь.
• Тиристорные (фазоимпульсные) регуляторы — управляют фазой подачи напряжения в сети переменного тока. Более эффективны, чем реостаты, и обеспечивают плавное регулирование для коллекторных и асинхронных двигателей.
• Частотные преобразователи (инверторы) — изменяют частоту и амплитуду питающего напряжения для асинхронных и синхронных двигателей. Обеспечивают высокую точность, энергоэффективность и полный контроль над пуском, торможением и направлением вращения.
• ШИМ-регуляторы — управляют средним напряжением на обмотках за счет изменения скважности импульсов. Идеальны для двигателей постоянного тока и BLDC-моторов. Отличаются компактностью, точностью и низкими потерями.
• Сервоусилители — сложные системы с обратной связью по скорости, положению и моменту. Применяются в робототехнике, станках с ЧПУ и других высокоточных приводах.

По типу двигателя

• Коллекторные ДПТ — управляются реостатами, тиристорными схемами или ШИМ-контроллерами.
• Бесколлекторные (BLDC) — требуют специализированных электронных контроллеров с датчиками Холла или бездатчиковой коммутацией.
• Асинхронные двигатели — чаще всего управляются частотными преобразователями; в простых случаях — ступенчатыми переключателями обмоток.
• Синхронные двигатели — управляются инверторами с векторным или скалярным управлением.
• Шаговые двигатели — управляются драйверами, изменяющими частоту управляющих импульсов.
• Серводвигатели — работают только с сервоконтроллерами и энкодерами.

Принцип работы регуляторов оборотов

Основная цель любого регулятора — согласовать подачу энергии с механической нагрузкой, обеспечивая стабильную и эффективную работу. Рассмотрим три ключевых метода регулирования.

Частотное регулирование

Применяется для асинхронных и синхронных двигателей. Скорость вращения магнитного поля статора прямо пропорциональна частоте питающего напряжения. Частотный преобразователь:

• Преобразует сетевое напряжение в постоянное.
• Формирует на выходе переменное напряжение с регулируемой частотой и амплитудой.
• Позволяет плавно изменять обороты от 0 до номинальных (и выше).

Преимущества: высокий КПД, плавный пуск, торможение, рекуперация энергии, интеграция с АСУ.

Регулирование напряжения

Используется для коллекторных ДПТ и асинхронных двигателей с фазным ротором. Снижение напряжения уменьшает ток и скорость вращения.

• Реостатное управление — простое, но неэффективное (потери на нагрев).
• Тиристорное управление — более современное, позволяет точно регулировать среднее напряжение без значительных потерь.

ШИМ-регулирование

Широтно-импульсная модуляция — основной метод для ДПТ и BLDC-двигателей. Контроллер быстро включает и выключает питание, изменяя соотношение времени включения и выключения (скважность).

• Среднее напряжение на обмотках зависит от скважности.
• Обеспечивает высокую точность, энергоэффективность и минимальный нагрев.
• Легко интегрируется с микроконтроллерами и системами обратной связи.

Способы изменения оборотов двигателя

Выбор метода зависит от типа двигателя, требований к точности и бюджета:

• Частотное регулирование — для асинхронных и синхронных двигателей (самый эффективный способ).
• Изменение напряжения — для коллекторных и фазных асинхронных двигателей.
• ШИМ — для ДПТ и BLDC.
• Реостатное регулирование — устаревший, но простой метод для фазных роторов.
• Ступенчатое переключение обмоток — для двух- или трехскоростных двигателей.
• Механическое регулирование — через вариаторы или редукторы (без изменения характеристик двигателя).
• Сервоприводы — для высокоточных задач с обратной связью.

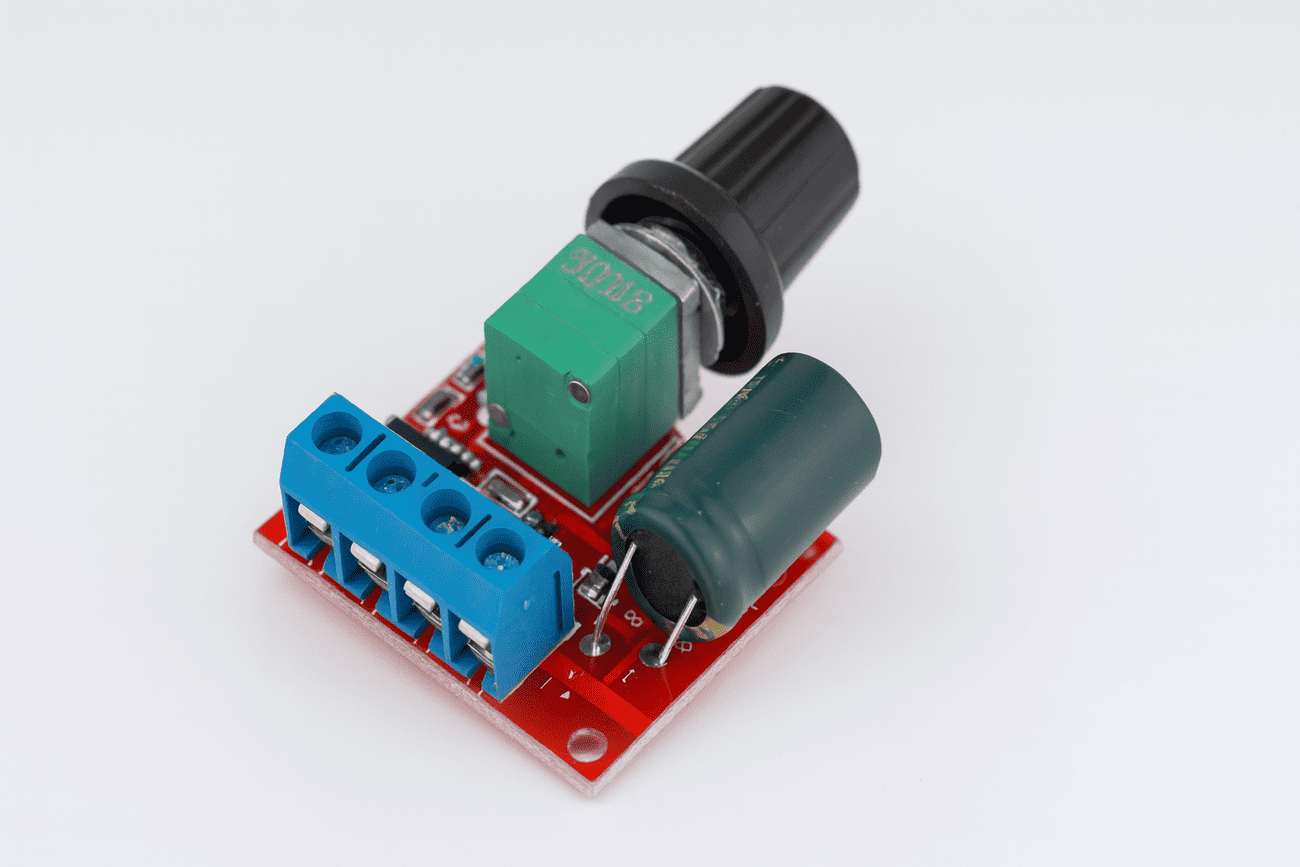

Подключение регулятора к электродвигателю

Правильное подключение — залог надежной работы всей системы.

Частотный преобразователь

• Вход — к одно- или трехфазной сети (через автомат и фильтр).
• Выход — к обмоткам двигателя (соблюдая фазировку).
• Заземление — обязательно для безопасности и подавления помех.
• Управление — аналоговые/цифровые входы, интерфейсы (Modbus, CAN и др.).

После подключения выполняется настройка параметров: диапазон частот, время разгона/торможения, защитные функции.

Тиристорный регулятор

• Подключается между сетью и двигателем.
• Для асинхронных двигателей с фазным ротором может управлять током через внешний реостат.
• Управление скоростью — через потенциометр или внешний сигнал.

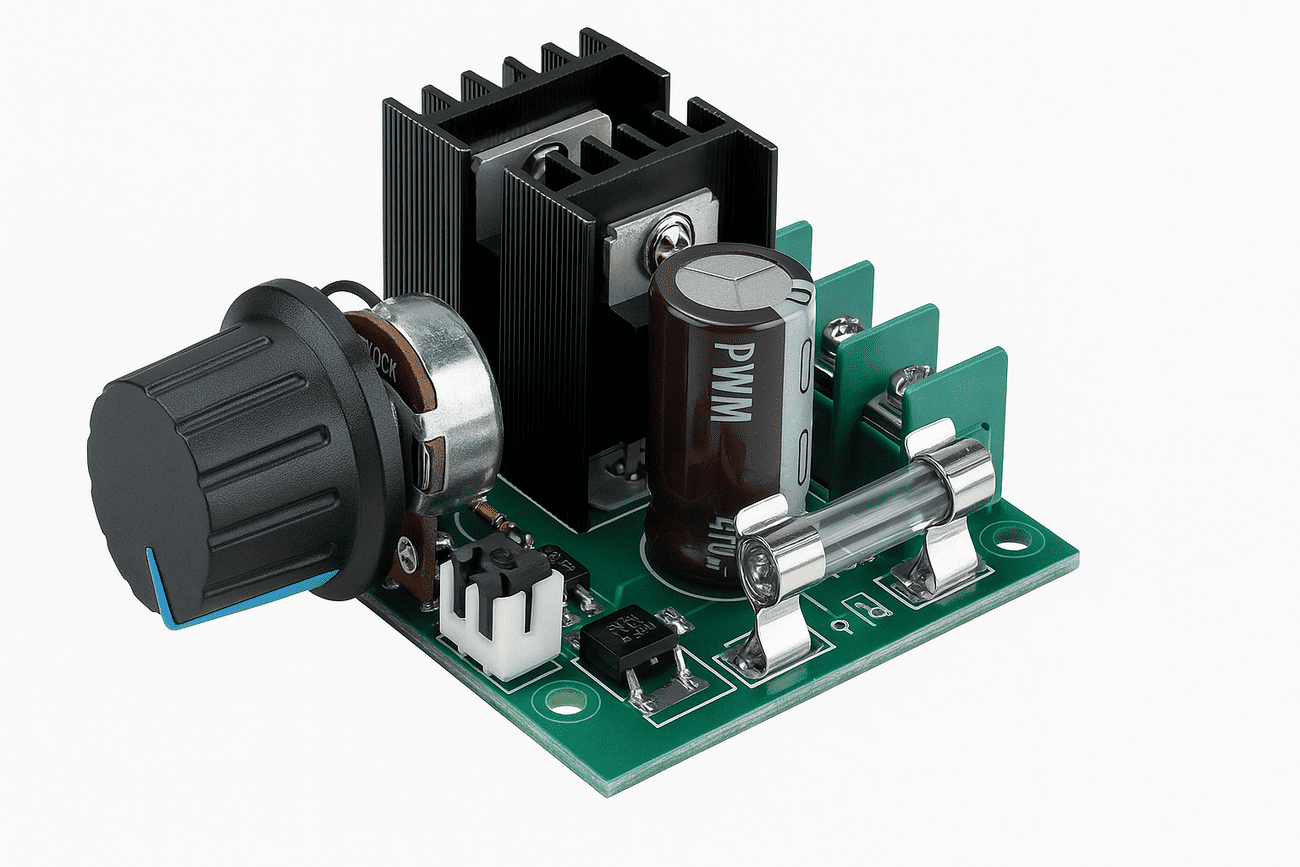

ШИМ-регулятор

• Вход — постоянное напряжение (от блока питания или аккумулятора).
• Выход — напрямую к клеммам двигателя (для BLDC — трехфазный выход).
• Управление — потенциометр, ШИМ-сигнал, аналоговый вход.
• Обратная связь — при наличии энкодера или датчиков Холла.

Преимущества частотных преобразователей

Частотные преобразователи — одно из самых передовых решений для управления электроприводами. Их ключевые преимущества:

• Экономия электроэнергии — до 50% при работе в частичной нагрузке (например, в насосах и вентиляторах).
• Плавный пуск и останов — снижает механические и электрические нагрузки.
• Защита двигателя — от перегрузки, короткого замыкания, перегрева, обрыва фазы.
• Снижение пусковых токов — уменьшает нагрузку на сеть.
• Гибкость настройки — возможность программирования и интеграции в промышленные сети.

Благодаря этим качествам частотные преобразователи широко применяются в насосных станциях, конвейерах, лифтах, компрессорах, станках и системах вентиляции.

Заключение

Регулятор оборотов электродвигателя — это не просто дополнительное устройство, а ключевой элемент современного привода. Правильный выбор типа регулятора, его корректное подключение и настройка позволяют значительно повысить эффективность, надежность и долговечность оборудования. Независимо от того, используете ли вы простой тиристорный регулятор для бытового вентилятора или частотный преобразователь в промышленной линии, понимание принципов работы и особенностей каждого типа поможет вам сделать оптимальный выбор и избежать типичных ошибок при эксплуатации.
