В этой статье мы простыми словами объясним, что такое передаточное число редуктора, как его понять и правильно рассчитать. Разберем, какой физический смысл стоит за этим параметром, как его обозначают и зачем он нужен в работе механизма. Вы также узнаете, что означает более высокое передаточное число редуктора, на что оно влияет, и получите практические советы по выбору и расчету.

Что такое передаточное число редуктора

Передаточное число редуктора — это коэффициент, показывающий во сколько раз изменяется скорость вращения и крутящий момент между входным и выходным валом. Иными словами, это соотношение числа оборотов входного вала к числу оборотов выходного.

Стоит знать следующее:

  • Обозначение передаточного числа редуктора в технической документации обычно — i (или иногда u). Пример записи: i =" 10 означает, что при одном обороте выходной вал делает одну десятую оборота, а крутящий момент возрастает примерно в "10 раз (минус потери на КПД).
  • Что означает передаточное число редуктора? Оно определяет назначение редуктора, и его способность уменьшать скорость и увеличивать момент. Чем выше передаточное число редуктора, тем сильнее уменьшается скорость вращения выходного вала и тем больше крутящий момент он развивает. Это критически важно для механизмов, где требуется высокая тяга при небольшой скорости — конвейеры, подъемники, тяжелые приводы.
  • Как понять передаточное число редуктора? Чтобы понять его смысл, достаточно представить простую шестеренчатую пару. Если одна шестерня имеет 20 зубьев, а вторая — 100, то передаточное число будет 100/20 =" 5. Это значит, что входной вал должен сделать 5 оборотов, чтобы выходной вал сделал 1.
  • Что значит передаточное число редуктора на практике? Это ключевая характеристика для инженеров и пользователей при выборе и расчете привода. Она позволяет адаптировать двигатель с высокой скоростью вращения к исполнительному механизму с требуемой скоростью и моментом.

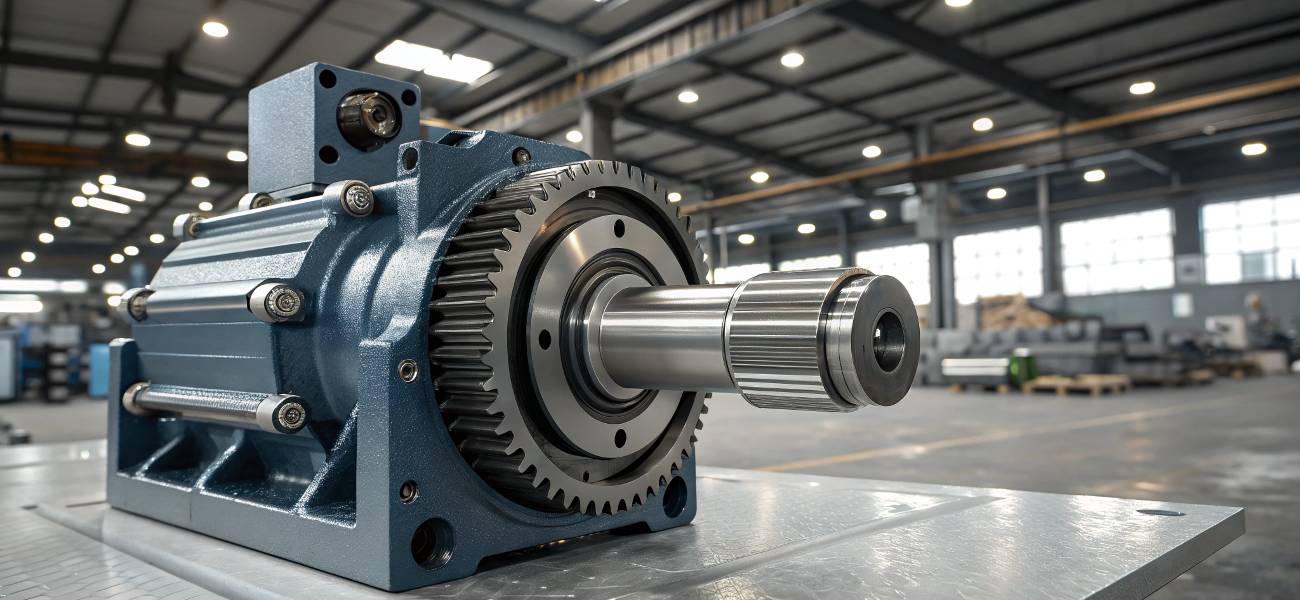

Передаточное число редуктора

Чем выше передаточное число редуктора, тем:

  • ниже скорость вращения на выходе;
  • выше выходной крутящий момент;
  • больше ступеней и сложность конструкции (при очень больших значениях);
  • выше потенциальные потери на трение и КПД снижается.

Это значит, что выбор передаточного числа — всегда компромисс между скоростью, моментом и эффективностью.

Знание того, что значит передаточное число редуктора и как его рассчитать, важно при проектировании любой механической передачи. Правильно подобранное значение гарантирует надежную и эффективную работу привода. Если вы не уверены, как понять или как высчитать передаточное число редуктора, всегда обращайтесь к технической документации и консультируйтесь со специалистами. Разберемся подробнее.

Инженеры компании «Промышленные редукторы» помогут предприятиям в #CITY_NAME_PP# правильно рассчитать передаточное число и подобрать оптимальный редуктор под параметры нагрузки и условия эксплуатации.

Передаточные числа разных типов редукторов

Передаточное число — один из ключевых параметров, определяющий характеристики и назначение редуктора. В зависимости от конструкции и принципа работы различных типов редукторов он может существенно отличаться по диапазону и назначению. Рассмотрим особенности передаточных чисел в червячных, цилиндрических, конических и планетарных редукторах.

Червячные редукторы

Они используют винтовую передачу, в которой червяк (винт) вращает червячное колесо. Благодаря геометрии зацепления, червячные передачи обеспечивают высокие передаточные числа при компактных габаритах.

Характеристики:

  • Типичный диапазон передаточных чисел: от 5 до 100, в одноступенчатом исполнении; в многоступенчатом — до 5000.
  • Червячные редукторы необратимы при определенном соотношении зубьев, что предотвращает обратное вращение выходного вала.
  • За счет скольжения в зацеплении КПД таких редукторов ниже (обычно 50–70% в зависимости от передаточного числа и режима смазки).

Пример расчета: для пары с червяком на 1 заход и колесом на 40 зубьев, i =40.

Цилиндрические редукторы

Это наиболее распространенный тип, основанный на зацеплении цилиндрических зубчатых колес. Они бывают прямозубыми, косозубыми и шевронными.

Характеристики следующие:

  • Диапазон передаточных чисел: до 10 на одну ступень; при каскадном соединении (2–3 ступени) достигается i до 100 (в зависимости от габарита).
  • Обеспечивают высокий КПД (до 98%) и эффективность при передаче мощности.
  • Могут применяться как в легких, так и в тяжелых промышленных механизмах.

Особенность расчета в этом случае: передаточное число ограничено соотношением диаметров и чисел зубьев колес. При необходимости увеличения i применяется многоступенчатая схема.

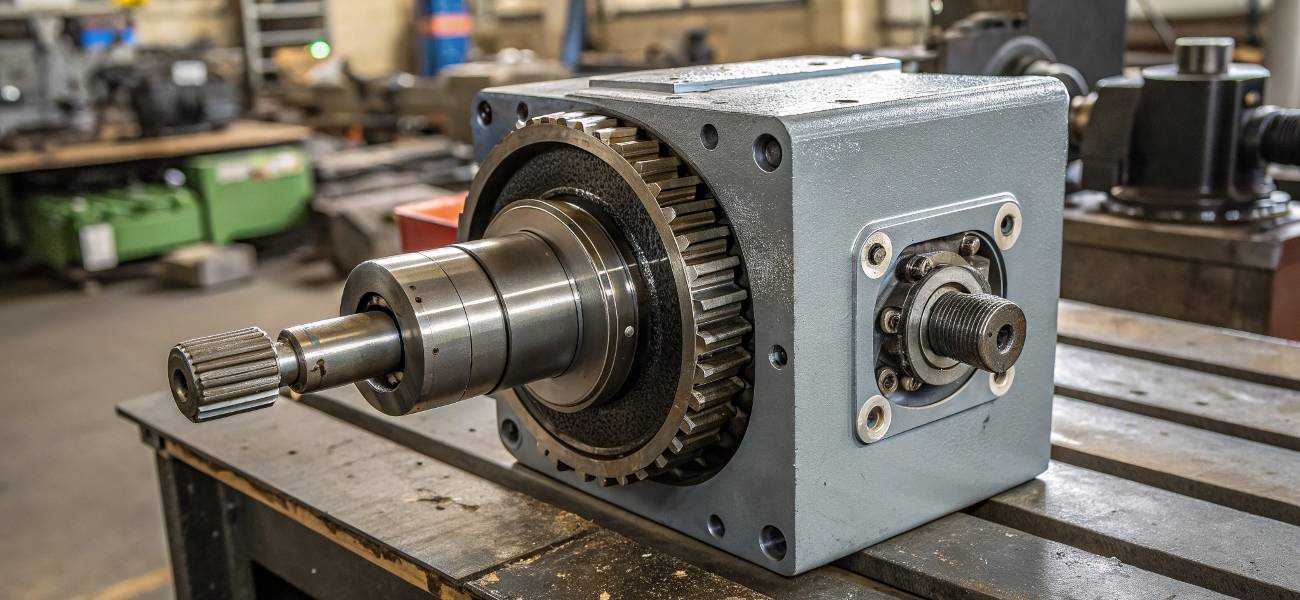

Характеристики редуктора

Конические редукторы

Эти механизмы передают вращение между пересекающимися валами, обычно под углом 90°. Передача осуществляется за счет зацепления конических зубчатых колес.

Характеристики следующие:

  • Диапазон передаточных чисел: 1,5–10 на одну ступень.
  • Часто комбинируются с цилиндрическими ступенями, формируя коническо-цилиндрические редукторы, с итоговым i до 100.
  • Обеспечивают надежную передачу под углом, хорошую устойчивость к осевым нагрузкам.

Редукторы этого типа востребованы в приводах с изменением направления движения, например, в угловых приводах кранов или поворотных платформах.

Планетарные редукторы

Они отличаются особой компоновкой: центральное солнечное колесо, сателлиты и внешнее зубчатое колесо (эпицикл). Это позволяет добиться очень высоких передаточных чисел при компактных размерах и равномерной нагрузке на элементы.

Вот основные характеристики:

  • Диапазон передаточных чисел: от 3 до 10 на ступень; в многоступенчатом исполнении — до 1000 и более.
  • Высокая удельная мощность и КПД до 97–98%.
  • Обеспечивают соосное расположение входного и выходного валов.
  • Часто применяются в робототехнике, автоматике, тяжелой технике.

Преимущества:

  1. Компактность при высоком моменте.
  2. Минимальные люфты при точной сборке.
  3. Отличная динамическая устойчивость.

Сравнительная таблица передаточных чисел по типам редукторов

Тип редуктора

Диапазон передаточных чисел

КПД, %

Основные применения

Червячный

5–80 (до 500 многоступ.)

50–70

Лифты, ворота, подъемные механизмы

Цилиндрический

1,5–30

94–98

Промышленные конвейеры, насосные установки

Конический

1,5–6 (до 25 комбинирован.)

92–97

Угловые приводы, трансмиссии

Планетарный

3–1000

95–98

Прецизионные приводы, автоматизация, роботы

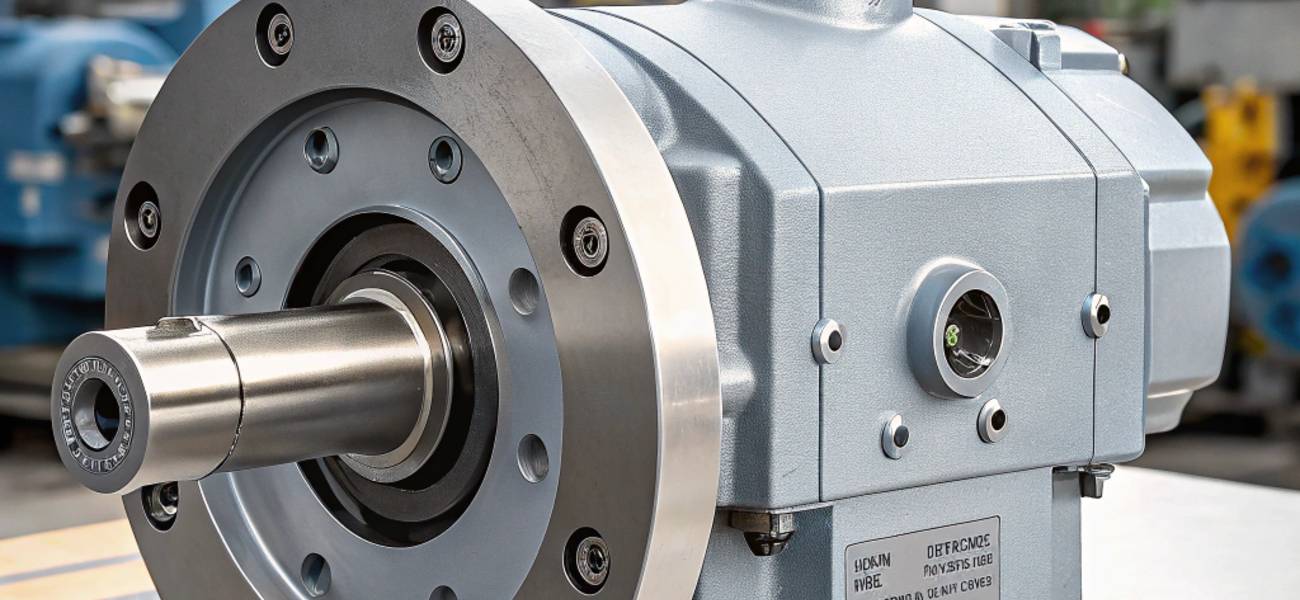

Предаточные числа

Как определить передаточное число редуктора

Передаточное число редуктора — это ключевая характеристика, показывающая, во сколько раз изменяется скорость и момент между входным и выходным валом. Знание этого параметра критически важно при проектировании, выборе и эксплуатации привода. Существует несколько подходов к определению передаточного числа: справочный (по паспортным данным), практический (по измерениям) и расчетный (по геометрии зубчатых пар). Рассмотрим подробно каждый из них.

Справочный

Наиболее простой и быстрый способ определить передаточное число — воспользоваться паспортной документацией на редуктор или табличными данными производителя.

Особенности этого метода определения следующие:

  • Значение i указано прямо на шильдике или в технических характеристиках.
  • Для стандартных редукторов производители предоставляют каталоги с полным перечнем доступных передаточных чисел для каждой серии.
  • Подходит для эксплуатации и подбора без дополнительных измерений.

Способ не требует разборки редуктора или измерений. Однако невозможно проверить фактическое значение i в изношенном редукторе или в случае неизвестного происхождения агрегата.

Практический

Этот метод применяют для проверки передаточного числа на работающем механизме или при отсутствии паспортных данных.

Как измерить необходимый параметр? Следует сделать следующее:

  • Вращайте входной вал вручную.
  • Подсчитайте количество полных оборотов входного вала, необходимых для одного оборота выходного вала.
  • Передаточное число рассчитывается как отношение входных оборотов к выходным.

Например, если входной вал нужно повернуть 20 раз для одного оборота выходного вала, то i =" 20.

Применение практического метода следующее: с его помощью проводится диагностика состояния редуктора, а также проверка соответствия заявленным характеристикам. Метод доступен без специальных инструментов. Он универсален и подходит для разных типов редукторов. Однако он менее точен для многоступенчатых редукторов с большим i и требует возможности вручную прокрутить валы.

Расчетный

Используется при проектировании редукторов, а также при ремонте и разборке, когда видна зубчатая передача.

Формула для простой зубчатой пары:

i = z2 / z1

  • где z1 — число зубьев на ведущем колесе, z2 — на ведомом.

Для многоступенчатого редуктора общее передаточное число равно произведению передаточных чисел отдельных ступеней:

iобщ = i1 × i2 × i3 × ...

Особенности расчета для червячных редукторов:

i = zкол / zчервяк,

  • где zкол — число зубьев червячного колеса, zчервяк — число заходов червяка.

Для планетарных передач расчет сложнее, включает соотношение зубьев солнечной шестерни, сателлитов и кольцевого колеса. Используются специализированные формулы.

Формула расчета

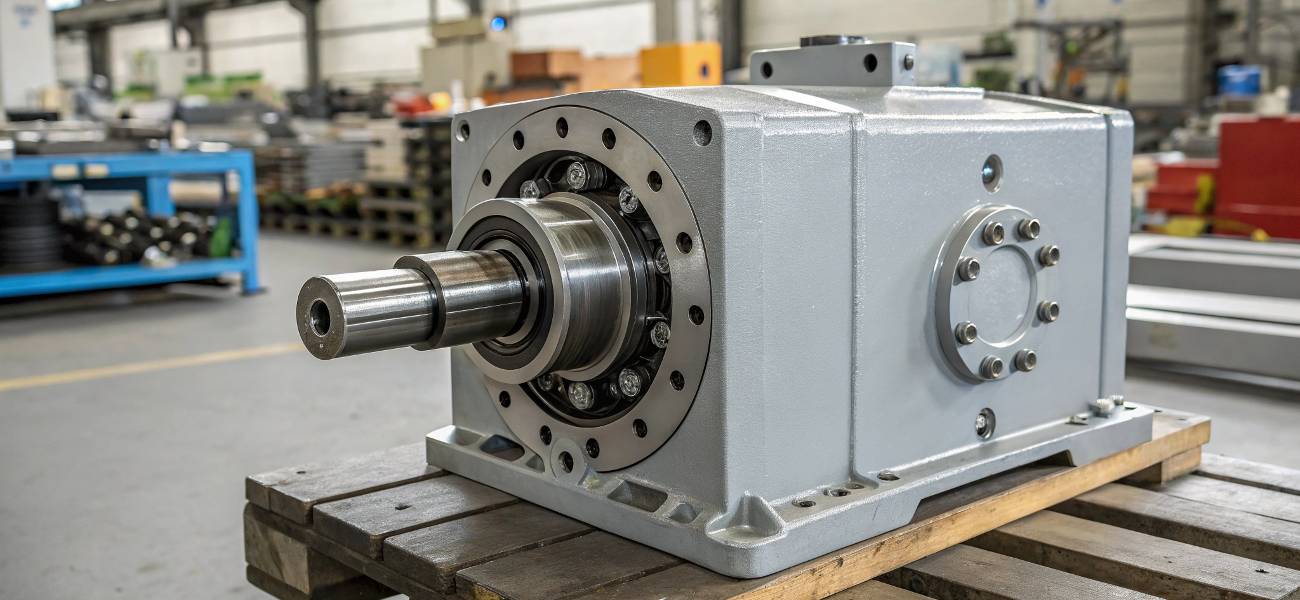

Формула расчета передаточного числа редуктора

Передаточное число редуктора показывает, во сколько раз скорость вращения на входном валу отличается от скорости на выходном валу. Это ключевой параметр при проектировании и подборе редукторов для различных механизмов.

Базовая формула:

i = n_вх / n_вых

где:

  • i — передаточное число редуктора;
  • n_вх — скорость вращения входного вала (об/мин);
  • n_вых — скорость вращения выходного вала (об/мин).

Эта формула используется для прямого расчета при известных скоростях.

Формула через количество зубьев шестерен (для простой пары):

i =i = z_вед / z_ведом

где:

  • z_вед — количество зубьев ведущего колеса;
  • z_ведом — количество зубьев ведомого колеса.

Для многокаскадного редуктора:

i_общ = i_1 * i_2 * i_3 * ...

где:

  • i_общ — общее передаточное число,
  • i_1, i_2, i_3 ... — передаточные числа отдельных ступеней.

Если входной вал двигателя вращается со скоростью 1500 об/мин, а выходной — 100 об/мин:

i = 1500 / 100 = 15

Это значит, что редуктор уменьшает скорость в 15 раз и увеличивает крутящий момент примерно в 15 раз (с учетом КПД).

Почему это важно? Знание и точный расчет передаточного числа критически важны для подбора подходящего редуктора под задачу. Неправильно выбранное значение может привести к перегрузке, недостаточной тяге или неэффективной работе всего механизма.

Фото редуктора

Заключение

Определение передаточного числа редуктора возможно разными способами: по справочным данным, практическим измерениям или расчету по конструкции. Выбор метода зависит от задач — будь то быстрый выбор готового редуктора, диагностика в эксплуатации или точное проектирование новых узлов. Грамотное определение передаточного числа критически важно для правильного подбора привода и обеспечения его эффективной и надежной работы.
